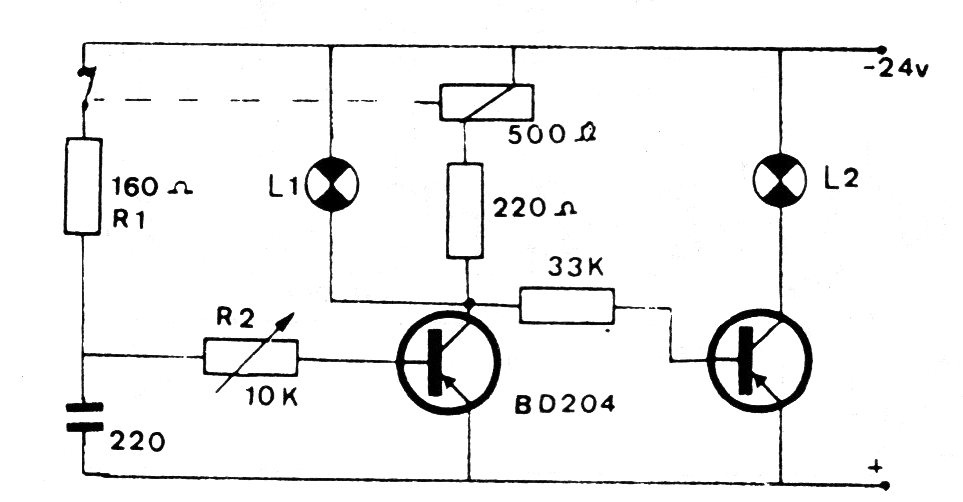

Cuando S1 se cierra, enciende la lámpara L1 y apaga la lámpara L2. El circuito tiene alimentación de acuerdo con la tensión del relé y de las lámparas. El retardo es dado por el resistor R1 y el condensador de 220 uF que puede ser alterado en una amplia gama de valores.
| Haga click en la imagen para ampliar |
