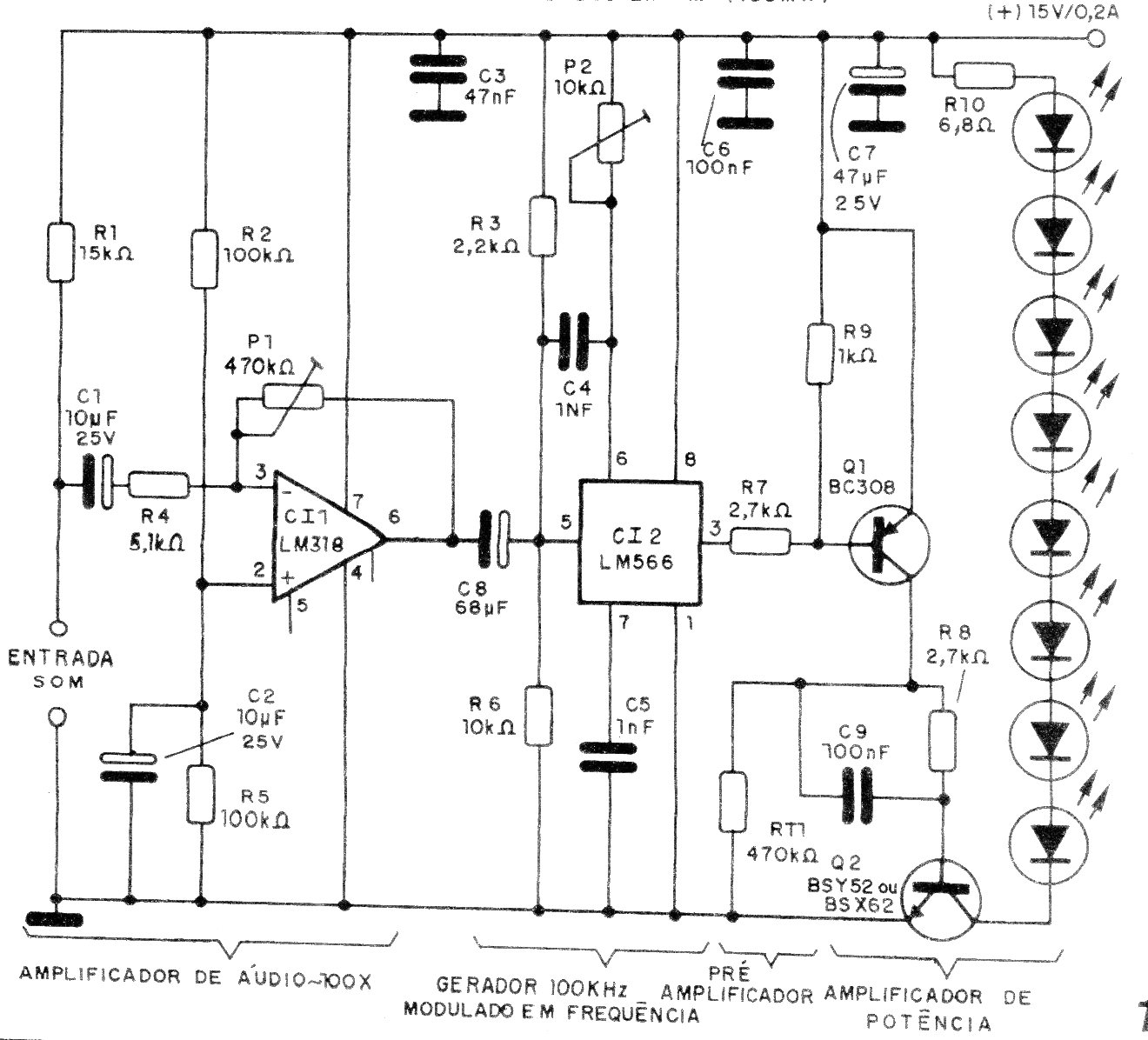

Encontramos este circuito en una publicación de 1995. Utiliza LED infrarrojos del tipo existente en la época que no tenían un rendimiento muy alto. Hoy, se puede obtener el mismo rendimiento con sólo dos LED, aumentando R10 a 22 ohms o incluso 47 ohms. El circuito tiene su ganancia ajustada en el trimpot y los LEDs deben ser dirigidos hacia el receptor que se da en CIR7771S. La alimentación es de 15 V, pero con LED de mayor rendimiento puede reducirse a 12 V.
| Haga click en la imagen para ampliar |
