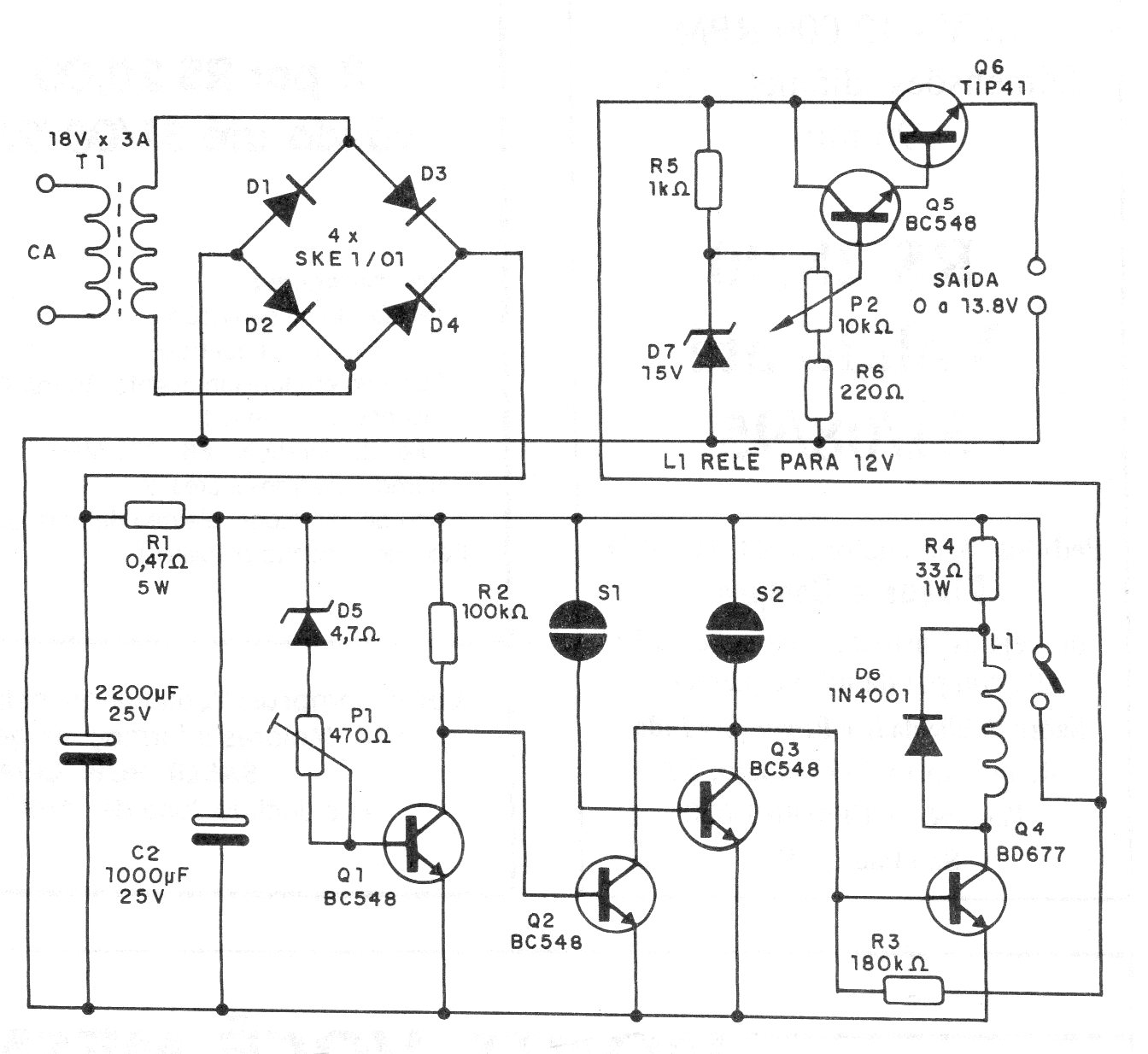

Este circuito que utiliza sólo transistores que aún son comunes se ha encontrado en una documentación de 1995. El transistor TIP41 debe montarse en disipador de calor y la fuente tiene un sistema de protección contra cortocircuitos con rearme con toque. El relé es de 12 V de acuerdo con la tensión de la fuente. Los diodos son de 50 V 4 A o más. El ajuste del punto de disparo de la protección se realiza en P1.
| Haga click en la imagen para ampliar |
