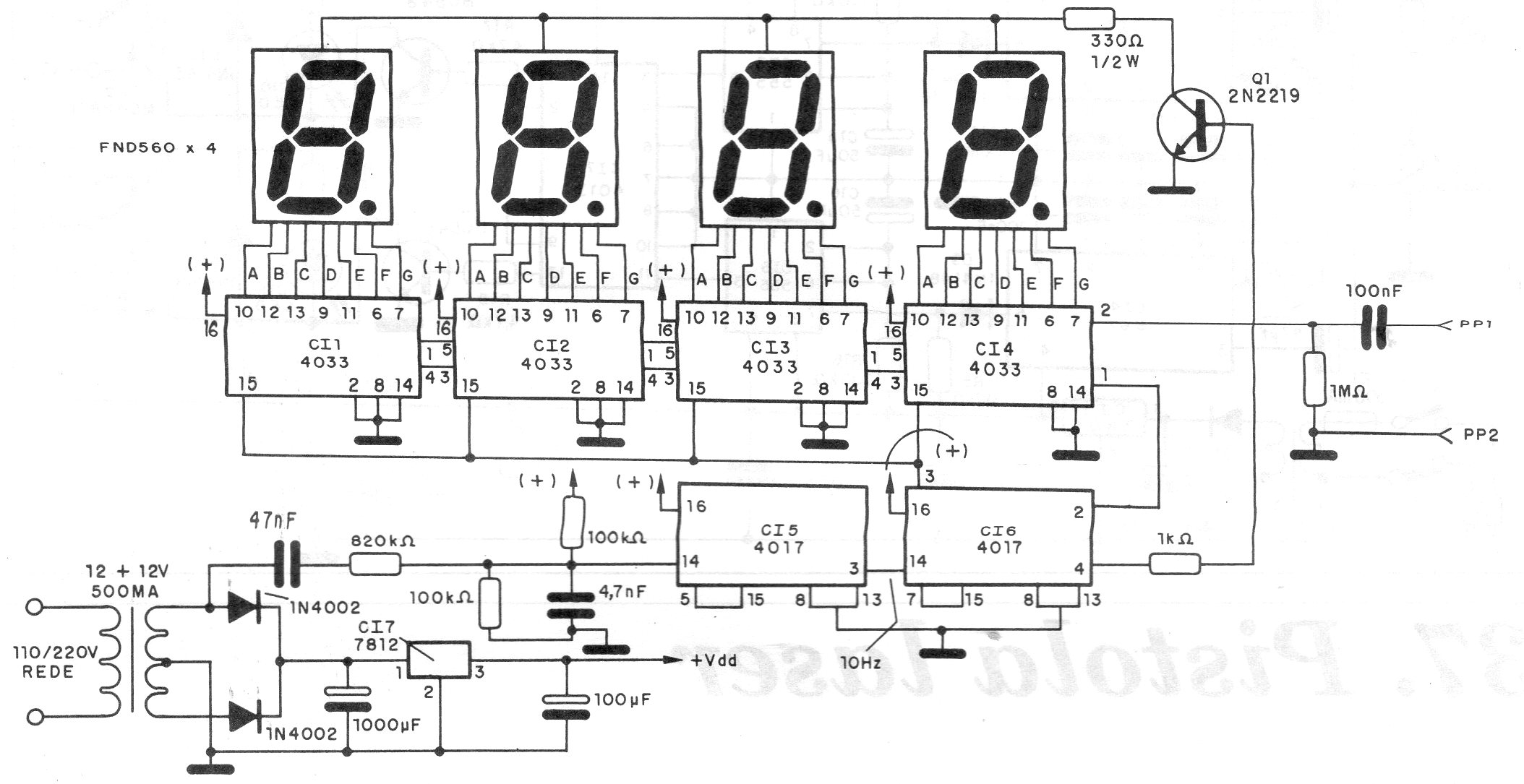

Este simple frecuencímetro digital mediante circuitos CMOS alcanza una frecuencia de 5 MHz. Las señales de entrada son rectangulares y los displays de ánodo común. El circuito incluye la fuente, pero se debe utilizar un circuito disparador si se aplican señales de formas diferentes de la cuadrada a la entrada.
| Haga click en la imagen para ampliar |
