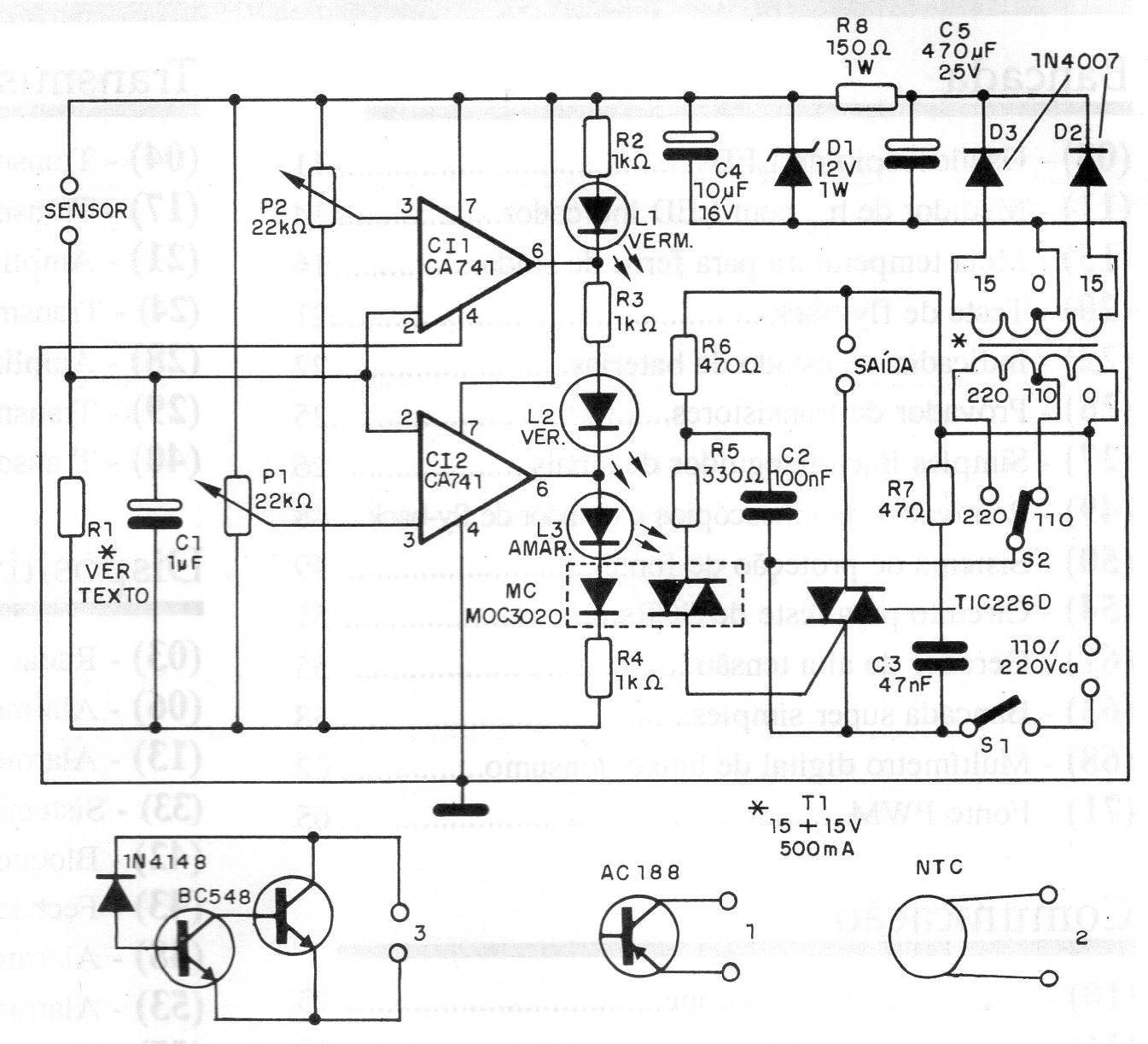

Este circuito es de una documentación antigua de 1995, pero puede ser montado con facilidad aún hoy por los componentes que usa. R1 puede ser un sensor de 220k, NTC de 220 k, o aún de 10k. El circuito controla directamente un triac que depende de la potencia del elemento de calentamiento. El triac debe montarse en un radiador de calor.
| Haga click en la imagen para ampliar |
