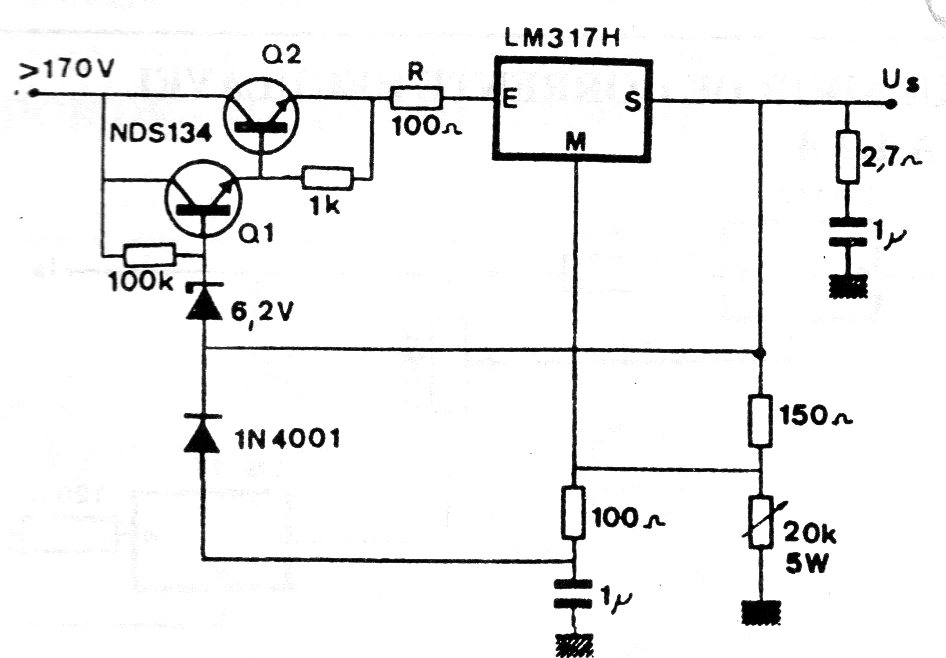

Este circuito regulador es para entradas de alta tensión haciendo su reducción inicial de modo que un regulador integrado común pueda ser utilizado. Este circuito es utilizando transistores de alta tensión no muy comunes actualmente, pero que pueden ser sustituidos por equivalentes. Los circuitos integrados y Q2 deben montarse en disipadores de calor.
