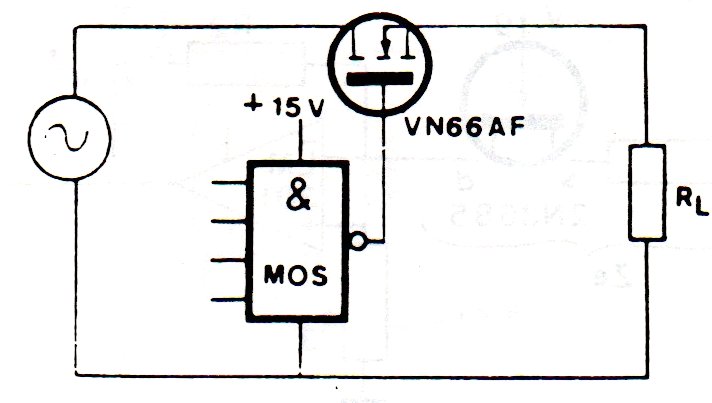

En la figura tenemos una configuración básica de conmutador con un FET de potencia. La corriente de carga depende del FET y la tensión de alimentación puede ser diferente del CMOS de accionamiento. Para 5 V de alimentación en el CMOS el circuito funciona como shield.
