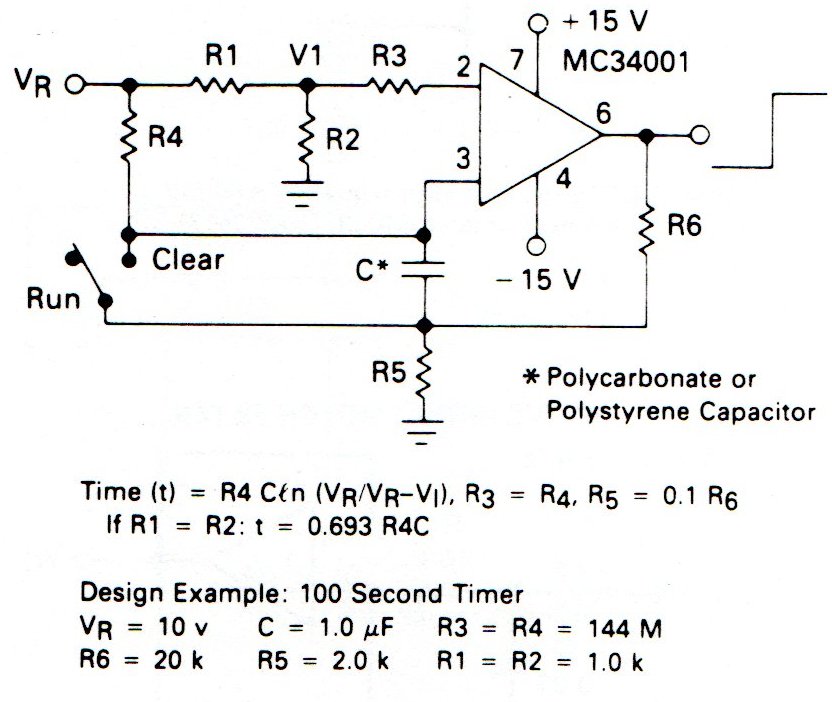

Este circuito es de un manual de Motorola de los años 80 siendo aplicados a los operacionales MC34001 y siguientes de la misma serie. Los valores para los componentes se suministran junto al diagrama, debiendo el condensador de tiempo ser de tipo de baja fuga.
| Haga click en la imagen para ampliar |
