Detector de Pico Positivo (CIR7898S)

Written by: Newton C. Braga
Category: Banco de circuitos

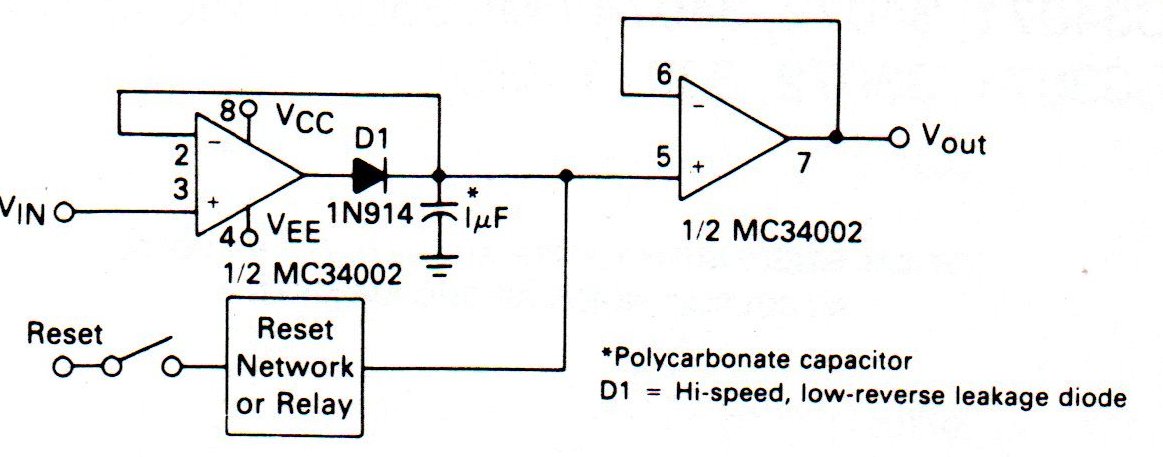

     Este circuito fue encontrado en un manual de circuitos integrados de Motorola de los años 80. El circuito vale para otros operativos y la fuente de alimentación es simétrica.




| Haga click en la imagen para ampliar |
