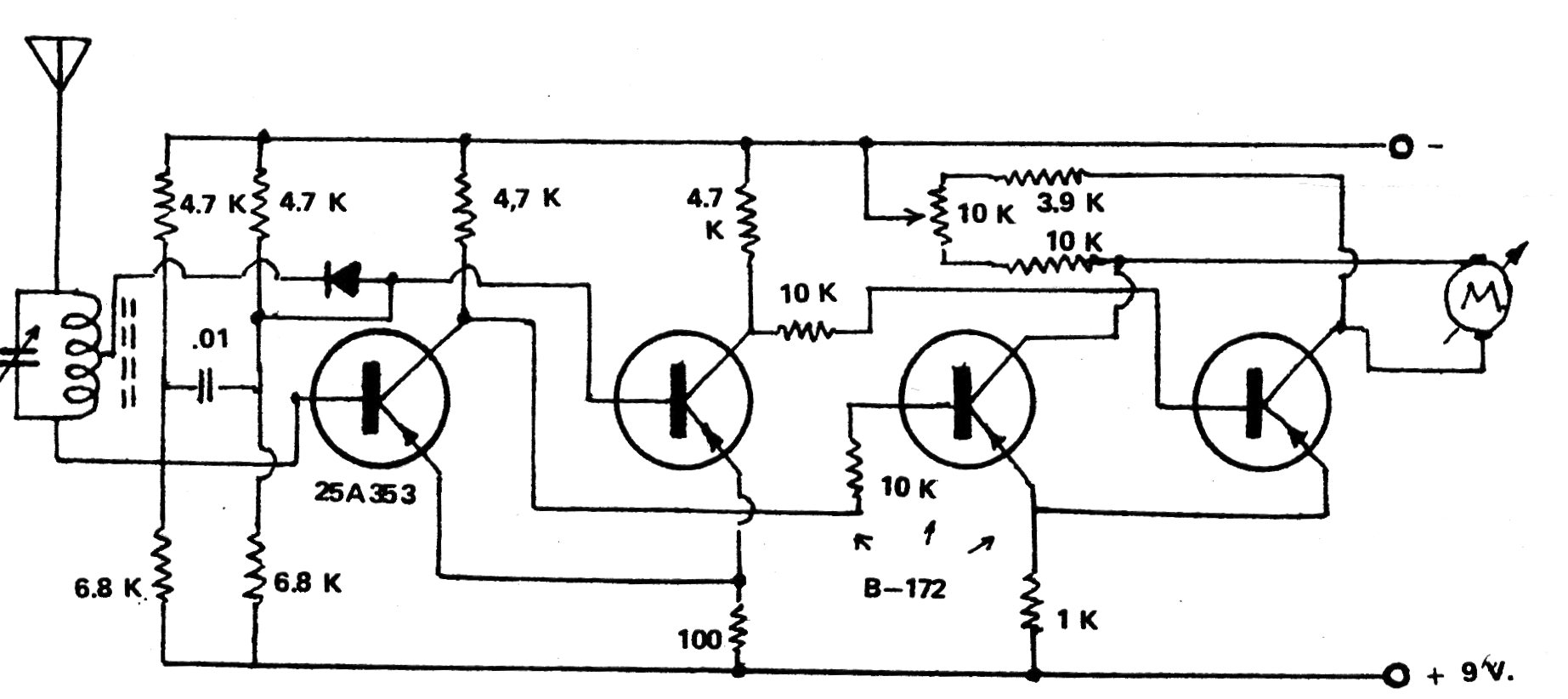

Este circuito es de una publicación antigua de los años 1970. Él hace uso de transistores y diodo de germanio, pero puede ser implementado con transistores modernos. Con una bobina de 50 + 50 espiras de hilo 28 o 30 en un bastón de ferrita, opera en el rango de ondas medias, pero esta bobina se puede cambiar a otras pistas. El indicador es de 50 o 200 uA y la alimentación de la batería de 9 V. Pueden ser necesarios cambios de los resistores para operación con transistores como los BC558.
| Haga click en la imagen para ampliar |
