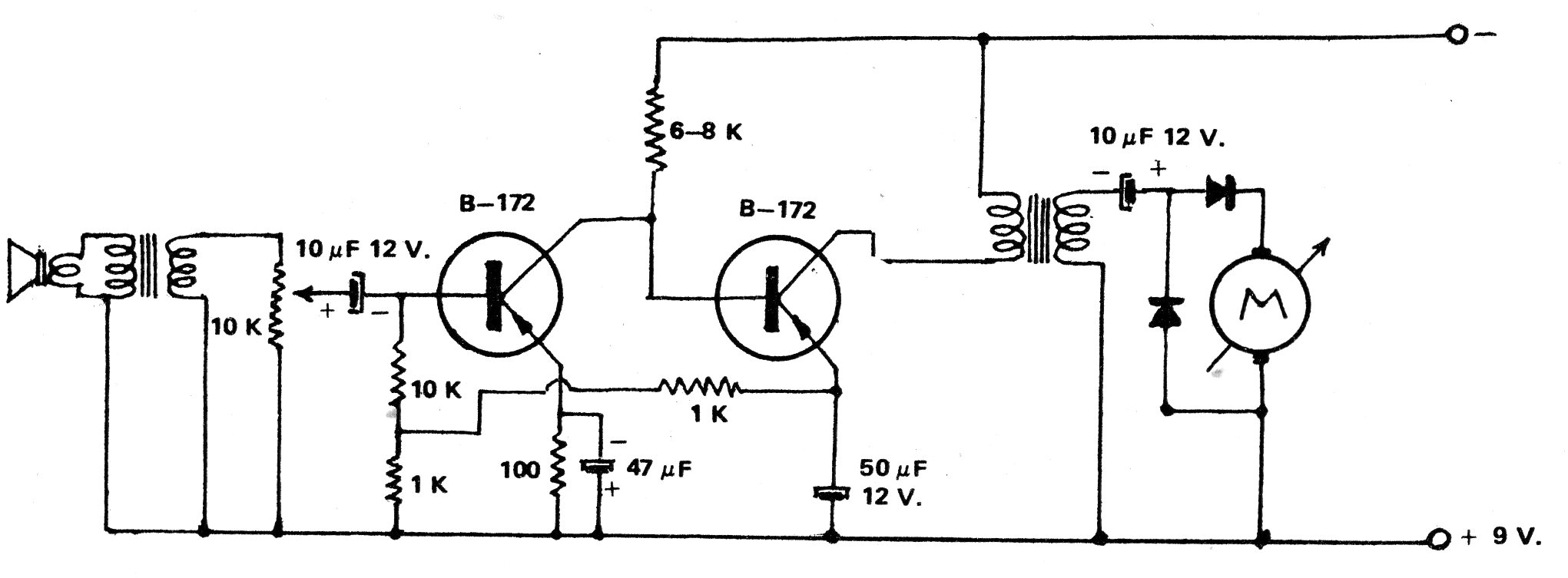

Este interesante circuito de una publicación de la década de 1970, mide la intensidad del sonido captado por un pequeño altavoz utilizado como micrófono. El transformador de entrada es un transformador de salida de radio transistor conectado invertido y el otro transformador que alimenta el indicador es un controlador. El indicador es un microamperímetro de 50 a 200 uA de fondo de escala y los diodos son de germanio. El circuito debe funcionar con alimentación de 6 a 9 V y transistores PNP modernos como los BC558 con pequeños cambios en los valores de los resistores.
| Haga click en la imagen para ampliar |
