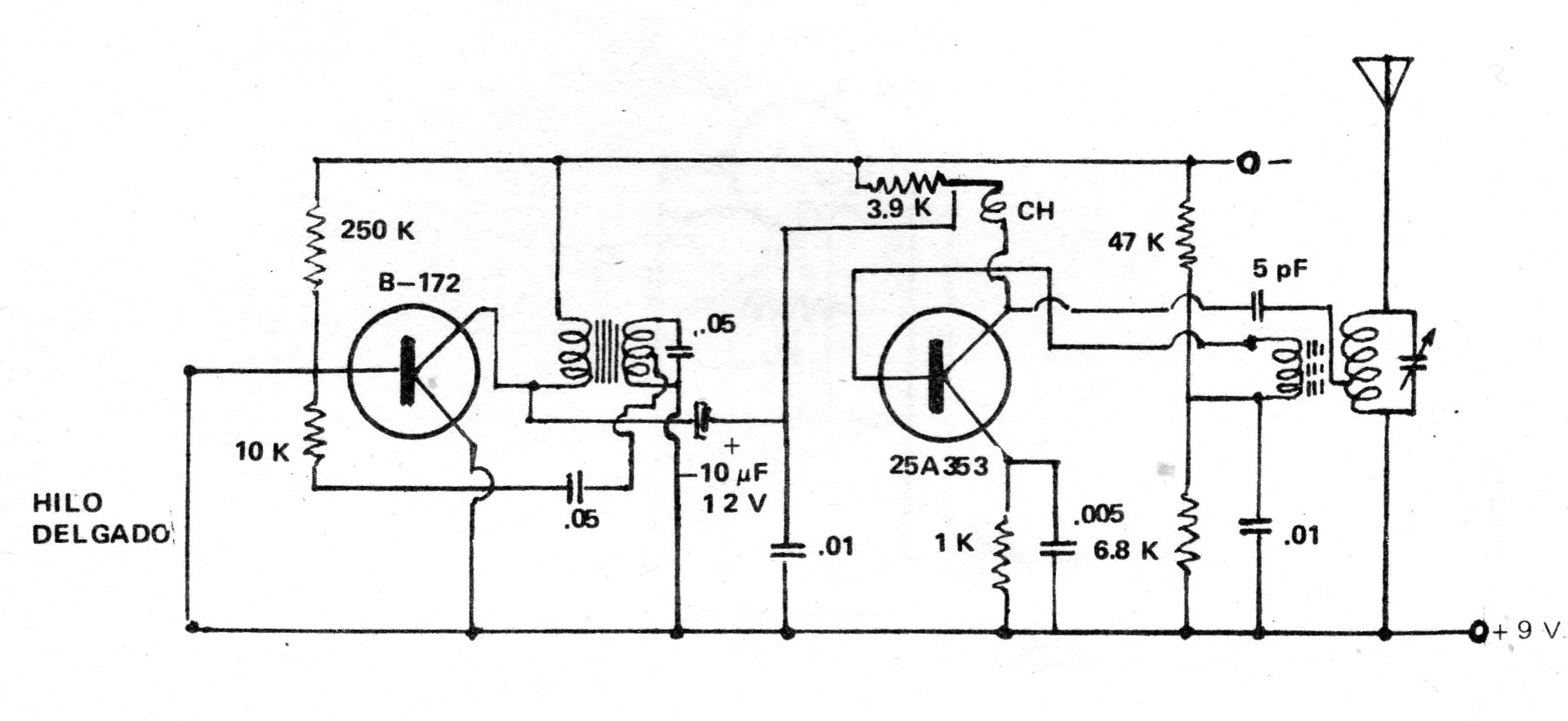

Este circuito, de una publicación de 1978, emite una señal modulada cuando el sensor fino es interrumpido. Con una bobina formada por 20 espiras y 50 + 50 espiras de hilo 28 o 30 en un bastón de ferrita, la señal estará en el rango de ondas medias. El otro transformador es un driver obtenido de una radio o grabadora transistorizada de la época. La antena debe tener de 80 a 120 cm y los transistores pueden ser los BC558 con el emisor conectado a la línea positiva de alimentación. El circuito también debe funcionar con alimentación de 6 V.
| Haga click en la imagen para ampliar |
