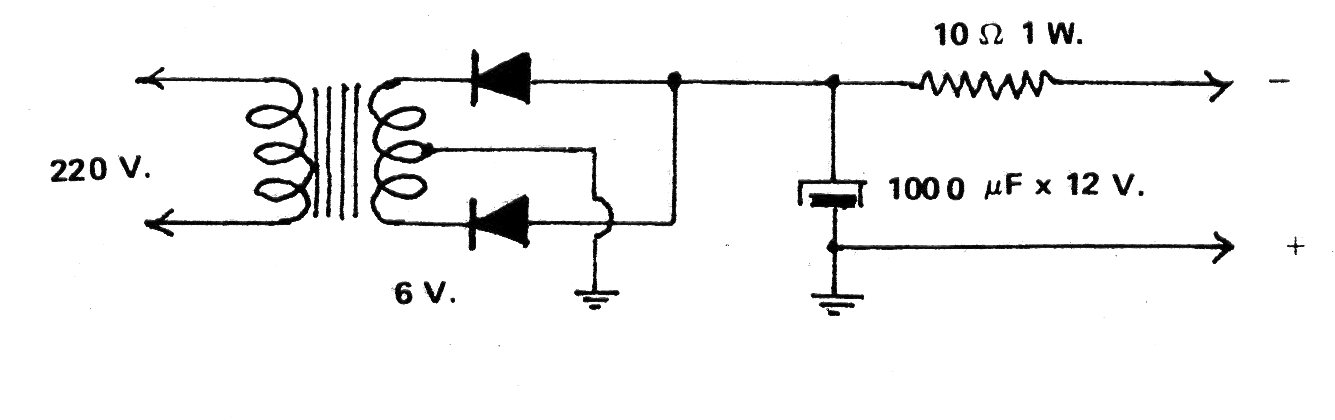

Esta pequeña fuente de alimentación, con una salida de alrededor de 6 V puede suministrar corrientes entre 50 y 300 mA, según el transformador usado. Los diodos son 1N4002 o equivalentes y la fuente no está regulada. En abierto, es decir, sin carga, la tensión de salida estará cerca de 8 V, cayendo cuando algún circuito sea alimentado. Se pueden utilizar transformadores para otras tensiones.
