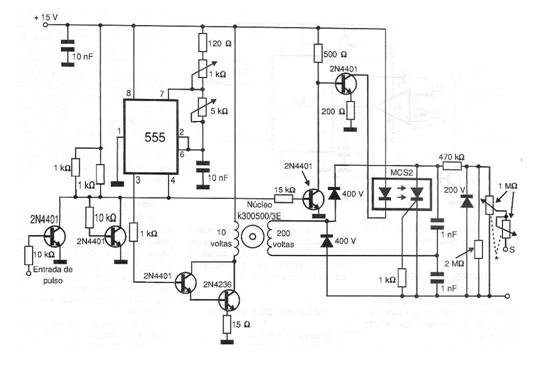

El circuito mostrado en la figura genera pulsos de hasta 200 V bajo corriente de hasta 200 uA con total aislamiento del circuito de entrada. Los pulsos de corta duración producidos por el 555 que se ajustan por los componentes conectados a los pines 2, 6 y 7 del 555 se aplican a un transformador de pulso que utiliza un núcleo de ferrita Ferrox Cube. Estas muñecas se colocan a un circuito de control disparado que emplea un opto-aislador con SCR de Monsanto (pueden ser experimentados equivalentes, dada las dificultades en obtener el tipo original). El ajuste de la corriente y de la tensión de salida se realiza simultáneamente por un potenciómetro doble conectado a la salida. Los capacitores de 1 nF en el circuito de salida determinan la forma del pulso obtenido. Las tensiones indicadas junto a los diodos son las tensiones inversas de pico mínimo requeridas para los tipos utilizados en la aplicación. Diodo como el 1N4007 puede ser utilizado para el caso de 400 V y 1N4004 para los de 200 V.
