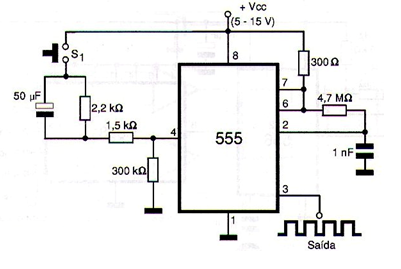

El circuito mostrado en la figura genera un tren de pulsos cuya frecuencia es determinada por la red conectada a los pines 2, 6 y 7 del circuito integrado y la duración determinada por el capacitor de 50 uF (47 uF). Estos componentes se pueden cambiar en una amplia gama de valores en función de la aplicación deseada para el circuito. Cuando S1 se presiona el circuito entra en funcionamiento produciendo la salvación de señales de salida.
