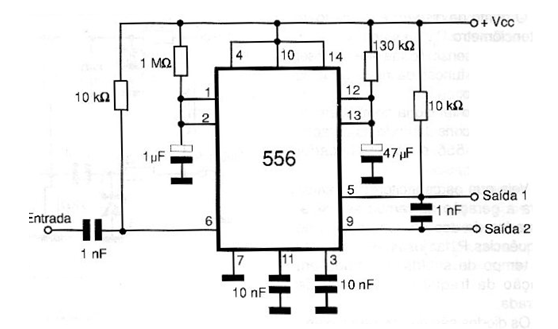

Esta no es una aplicación tan sofisticada, pues usa los dos temporizadores de un 556 en su configuración normal de monoestable. El circuito mostrado en la figura 2 produce dos intervalos de tiempo. El primero es dado por el resistor de 1 M ohmios y el capacitor de 1 uF conectados a los pines 1 y 2 mientras que el segundo intervalo es dado por el capacitor de 130 k ohms y el resistor de 47 uF conectados a los pines 12 y 13. Cuando un pulso negativo se aplica a la entrada el circuito dispara y la primera temporización comienza con la salida 1 yendo al nivel alto y la 2 permaneciendo en el nivel bajo. Al final de la primera temporización la salida 1 vuelve al nivel bajo y la salida 2 pasa al nivel alto. El circuito se puede implementar con dos 555 independientes.
