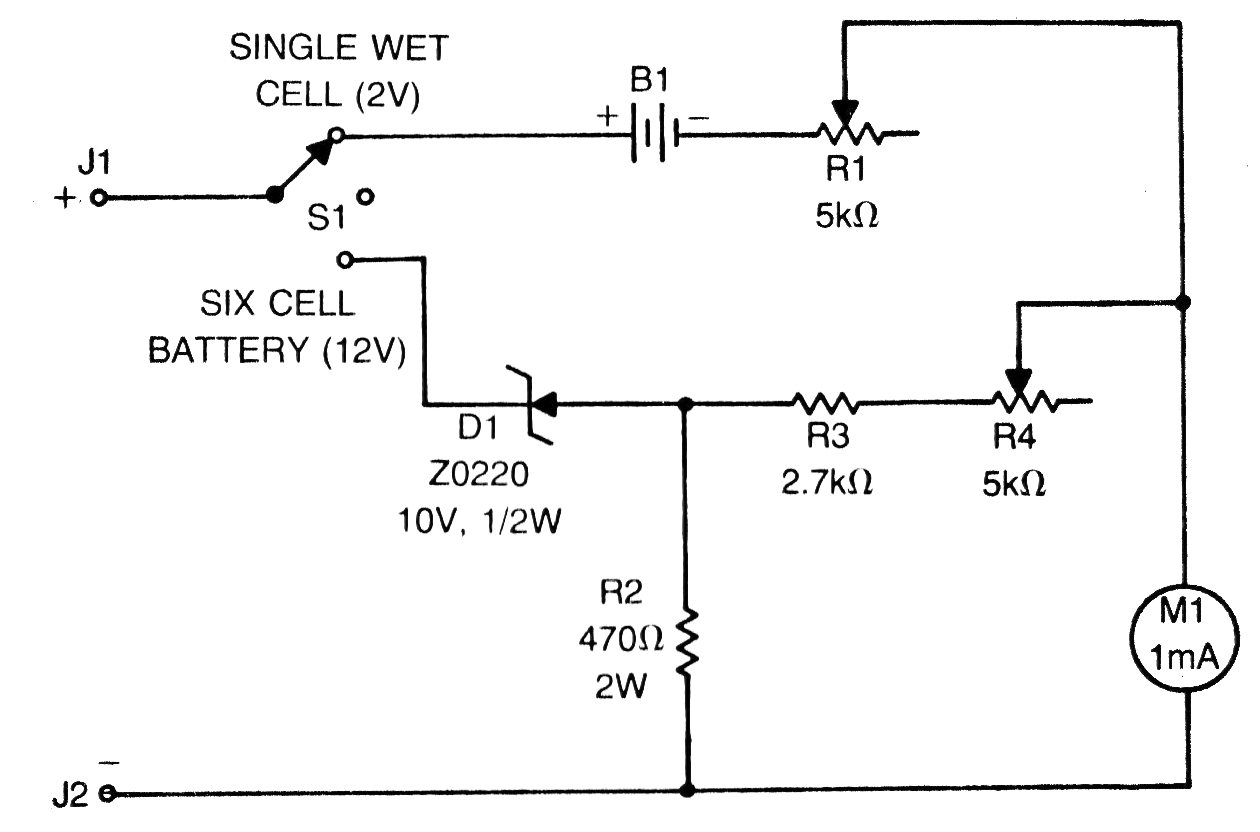

Este circuito, de una publicación de 1978, tiene un funcionamiento interesante. En la posición de prueba de 2 V, el circuito sólo indica corriente cuando la tensión de la pila en prueba es superior a 1,4 V y en la posición de 12 V, sólo indica cuando la tensión es superior a 10 V. Los trimpots, que pueden de 4k7, ajustan el fondo de escala del instrumento. En lugar de B1 se puede utilizar un zener de 1,4 V.
