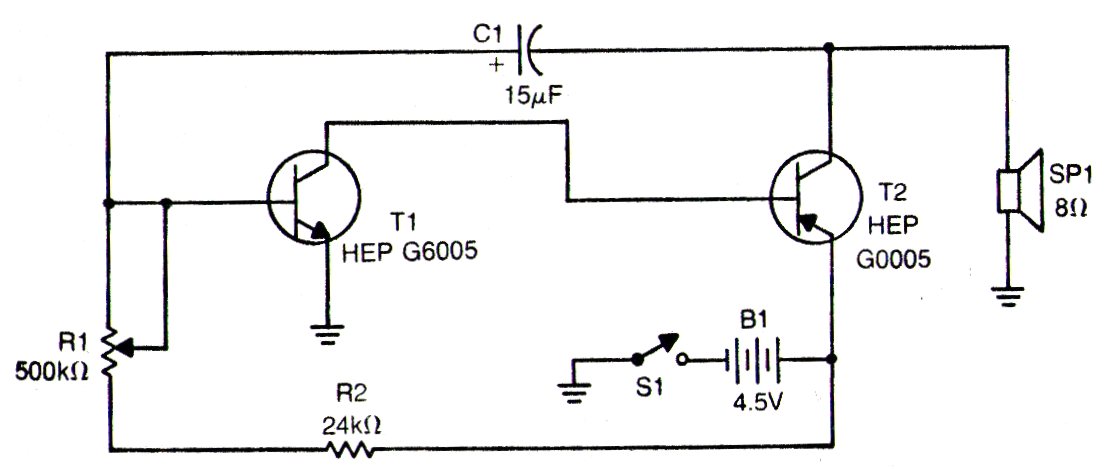

Esta configuración es bastante tradicional, apareciendo en varias publicaciones de todo el mundo. Esta es una publicación americana de 1978 con transistores de Raytheon que ya no existen. Podemos utilizar para T1 el BC548 y para T2 el BC558. La alimentación se puede hacer con tensiones de 3 a 6 V y R1 puede ser un potenciómetro actual de 470 k. C1 determina el sonido y se puede reducir a un sonido más agudo. Se pueden utilizar valores entre 47 nF a 15 uF.
| Haga click en la imagen para ampliar |
