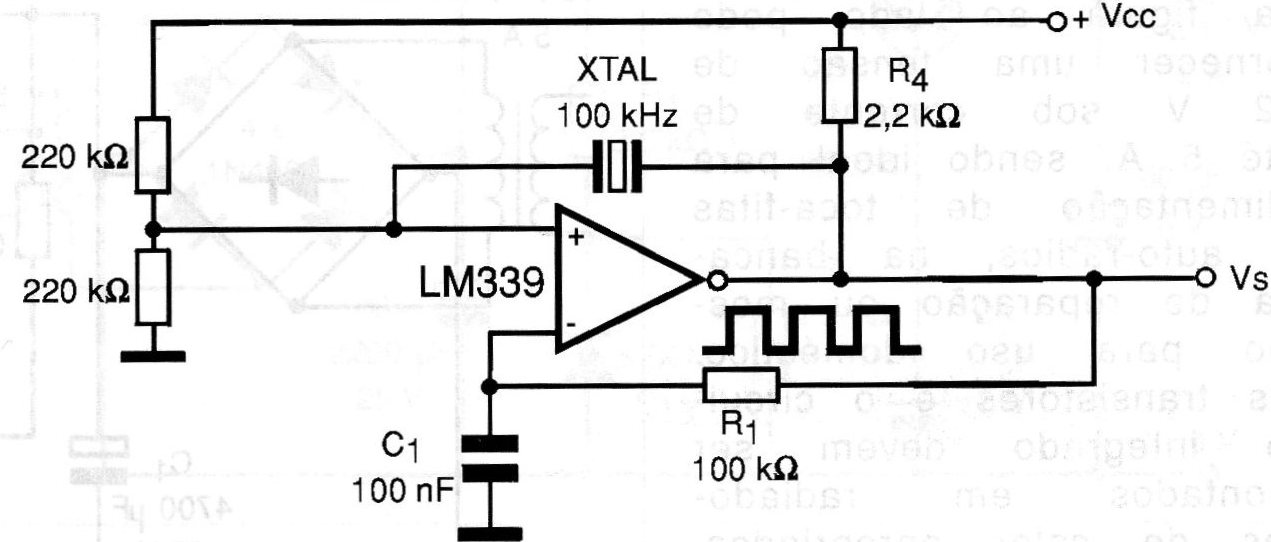

En este circuito, que utiliza uno de los cuatro comparadores de un LM339 (o LM139 o 239), el capacitor C1 y el resistor R1 deben tener una constante de tiempo que sea equivalente a algunas veces el ciclo de la señal producida para garantizar un ciclo activo del 50%. El circuito puede generar señales de hasta algunos megahertz, según el cristal usado.
