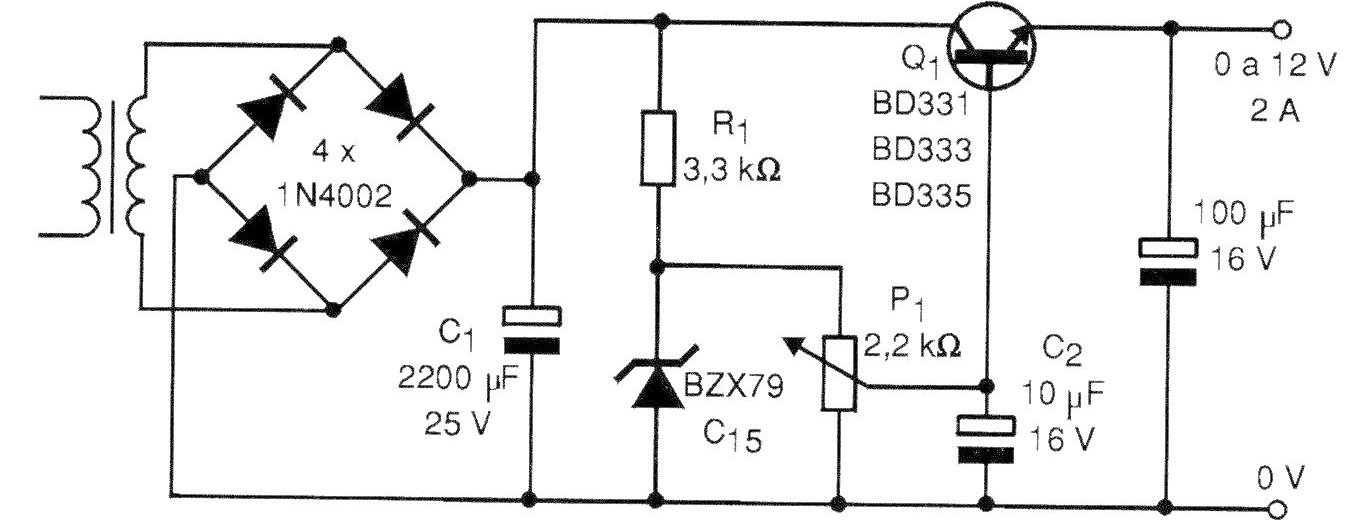

El circuito de la figura es de una fuente con la posibilidad de ajustar la tensión de salida de 0 a 12 V a través de un pote común. El transistor debe montarse en un radiador de calor y los electrolíticos tienen las tensiones mínimas de trabajo indicadas en el diagrama. Los diodos del puente son los mismos recomendados son los 1N4002 o 1N4004.
