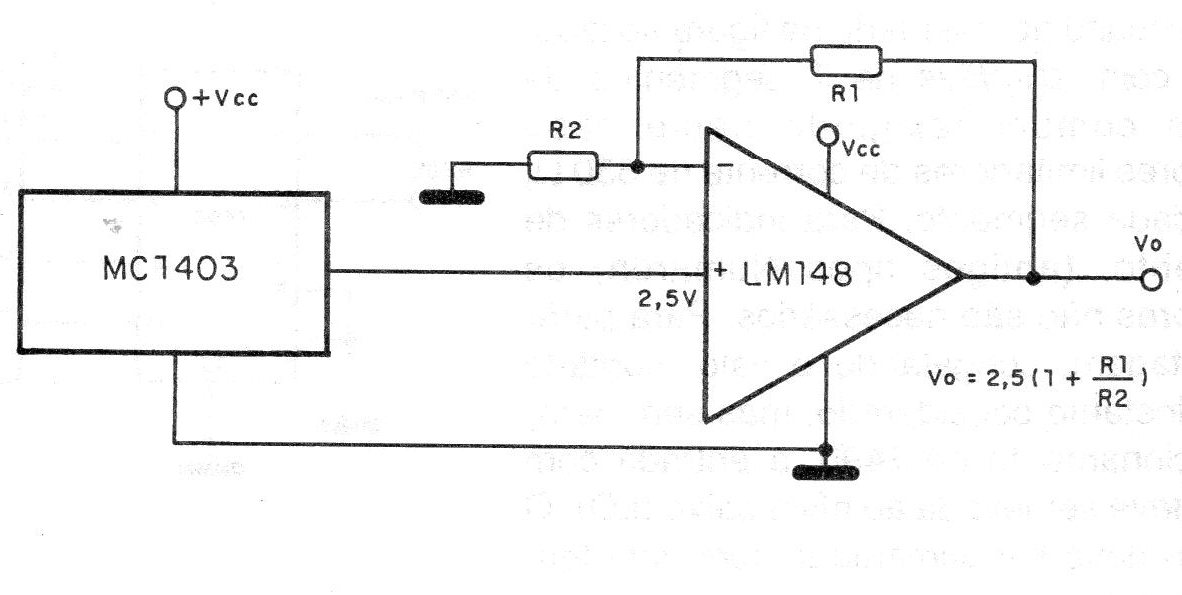

Este circuito es sugerido por Motorola y consiste en una referencia de tensión basada en un MC1403. El circuito integrado MC1403 consiste justamente en una referencia de tensión teniendo además un amplificador operacional LM148 (o equivalente), que sirve como buffer y cuya ganancia determina la tensión final de referencia. Esta tensión depende de R1 y R2 y puede ser calculada a partir de la fórmula dada junto al diagrama. La fuente de alimentación no necesita ser simétrica.
| Haga click en la imagen para ampliar |
