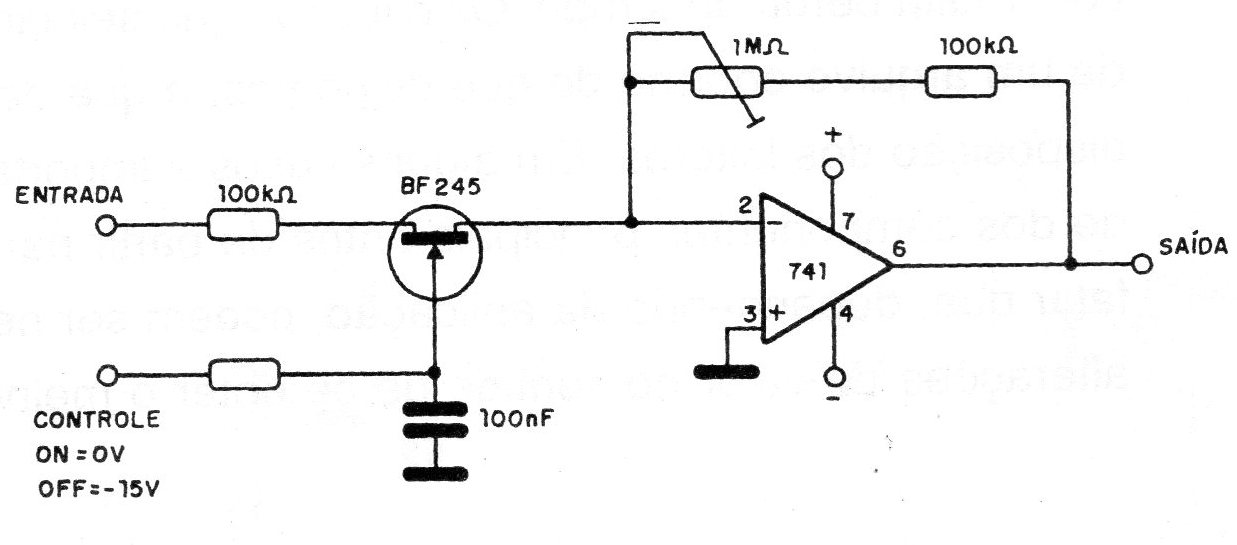

Este circuito permite el control de una señal de audio de baja intensidad a partir de una señal lógica externa. El trimpot ajusta En la ganancia del paso que tiene una impedancia de entrada del orden de 100 k ohms. El circuito puede tener la ganancia ajustada entre 1 y 10 veces aproximadamente, funcionando como un amplificador controlado digitalmente. La fuente de alimentación debe ser simétrica y los transistores equivalentes al indicado pueden ser experimentados.
