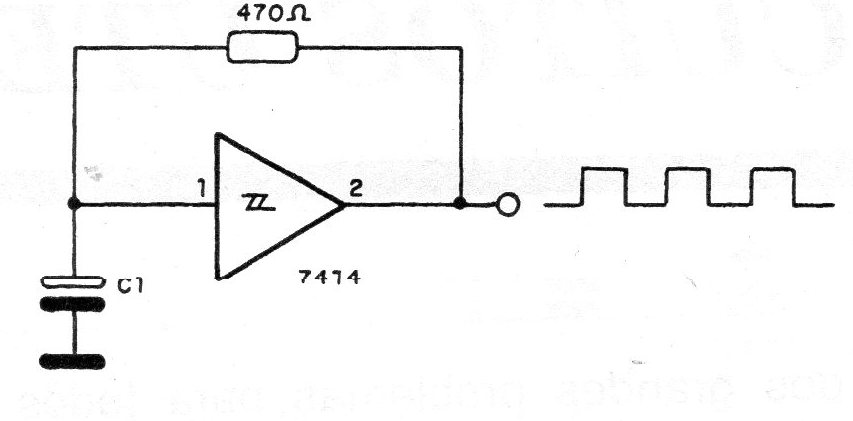

Dependiendo del valor de C1, este oscilador puede producir señales de hasta 1 MHz. Para un capacitor de 10 nF, tendremos algo alrededor de 100 kHz y para 100 uF tendremos una frecuencia de aproximadamente 10 Hz, esto manteniendo el resistor de carga y descarga en 4709. La alimentación del 7414 debe realizarse con 5 V entre los pines 14 (+) y 7 (-). La señal obtenida en la salida es rectangular con un ciclo activo del 50%.
| Haga click en la imagen para ampliar |
