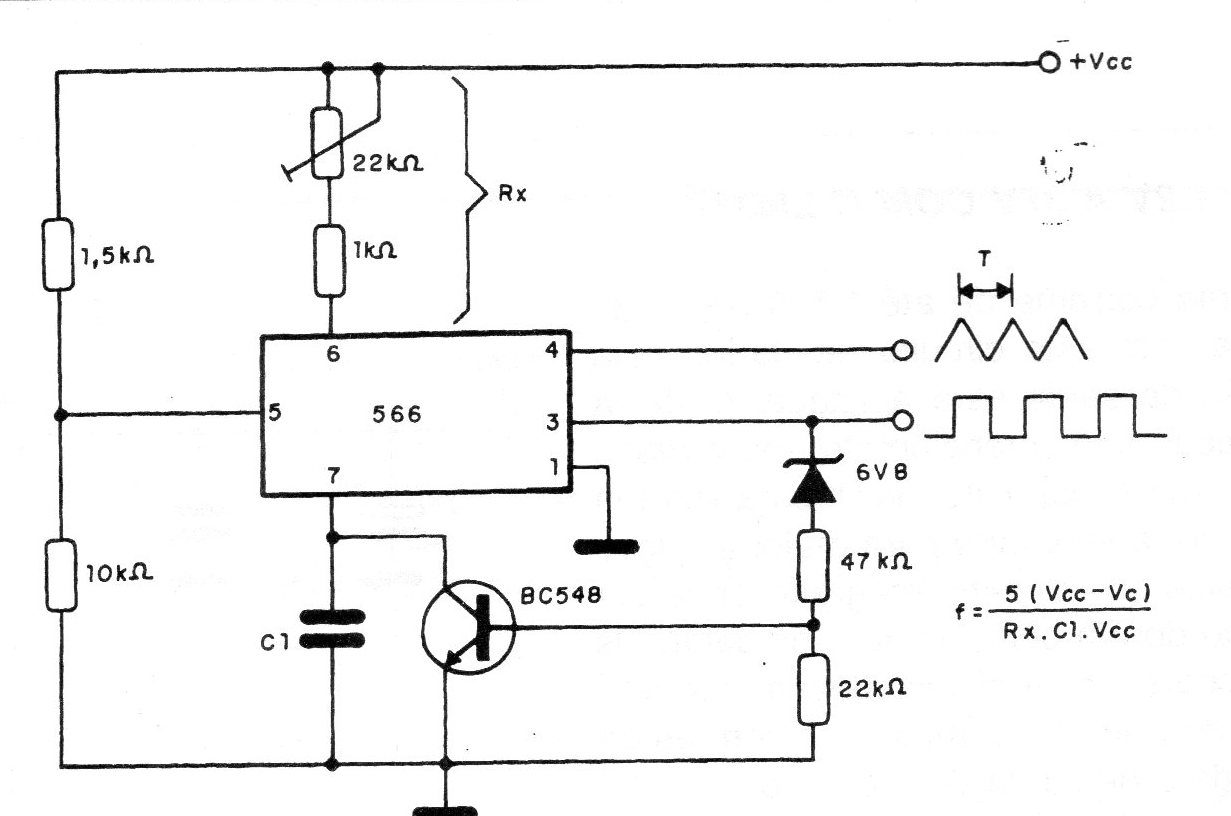

Este circuito se basa en un PLL 566 y genera rampas positivas. La frecuencia depende de Rx y C y es dada por la fórmula junto al diagrama, donde es la tensión en el pin 1. La tensión de alimentación debe ser mayor que la del zener usado.
El segundo circuito que presentamos utiliza dos transistores amplificadores y un tercero como...
En realidad, este montaje sirve para mostrar cómo funciona un acoplador óptico. En este tipo de...
Una forma de obtener una señal de frecuencia exacta es con el uso de un oscilador controlado por cristal...
