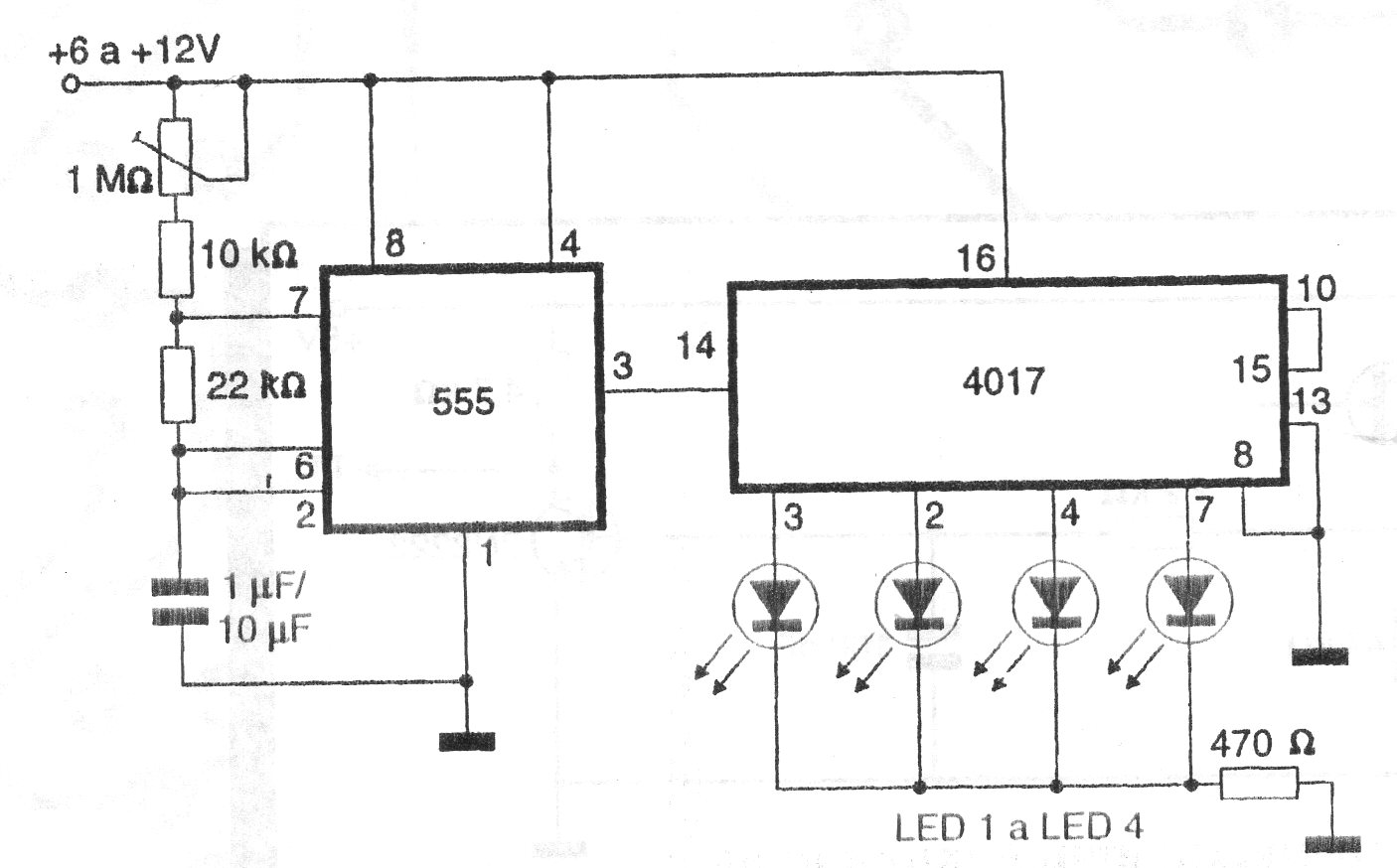

Este circuito convencional de secuencial con el 4017 ya apareció varias veces en nuestros artículos y en este sitio. Esta versión es de 1997, pudiendo ser alimentada con tensiones de 5 a 12 V. Una aplicación es como escudo y la frecuencia del flujo del efecto se ajusta en P1. El disparo por un microcontrolador se puede hacer a partir del pino 4 con la alimentación total de 5 V.
| Haga click en la imagen para ampliar |
