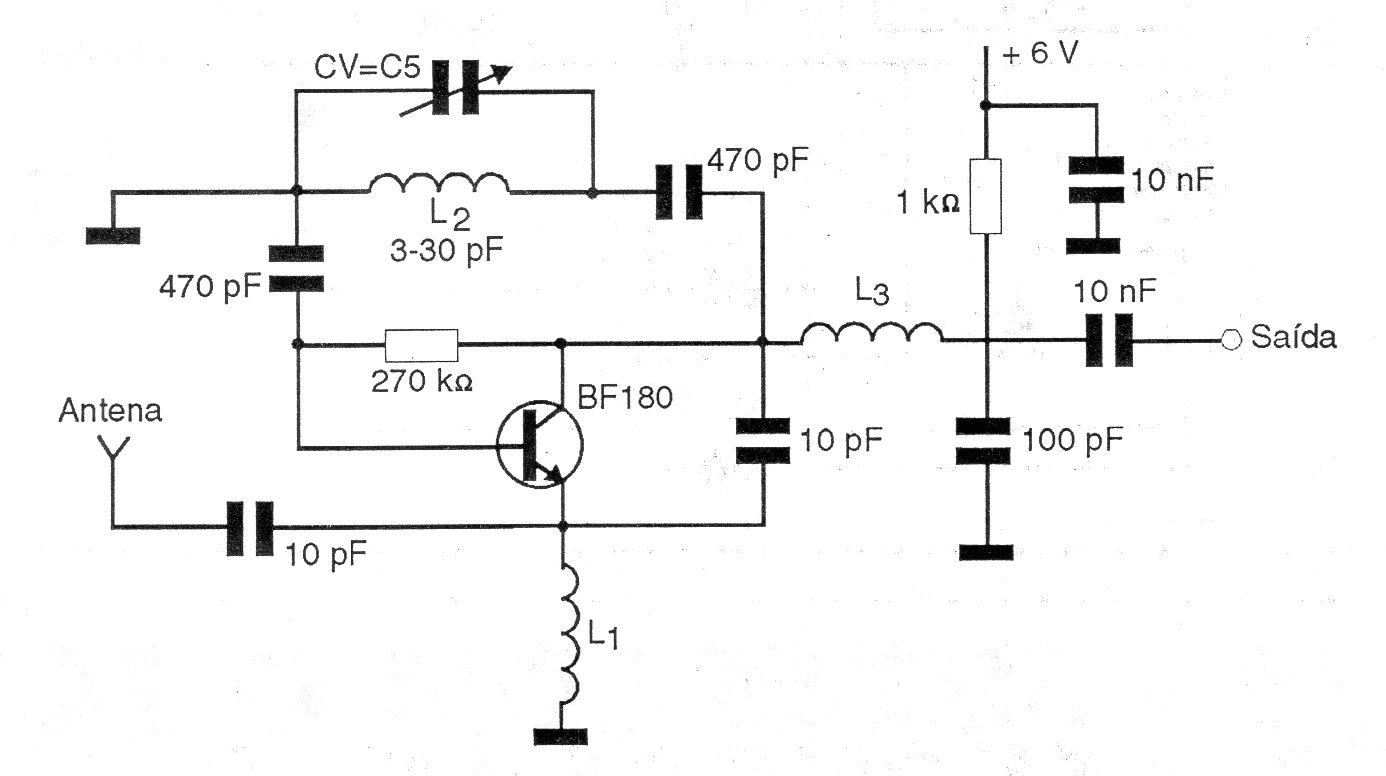

Este circuito permite la recepción de estaciones de VHF en un receptor de AM. La salida se conecta a la antena del receptor y la alimentación de las pilas comunes. L1 y L3 son micro choques de 10 uH y L2 formada por 2 a 4 espiras de hilo 16 con diámetro interno de 1 cm sin núcleo.
| Haga click en la imagen para ampliar |
