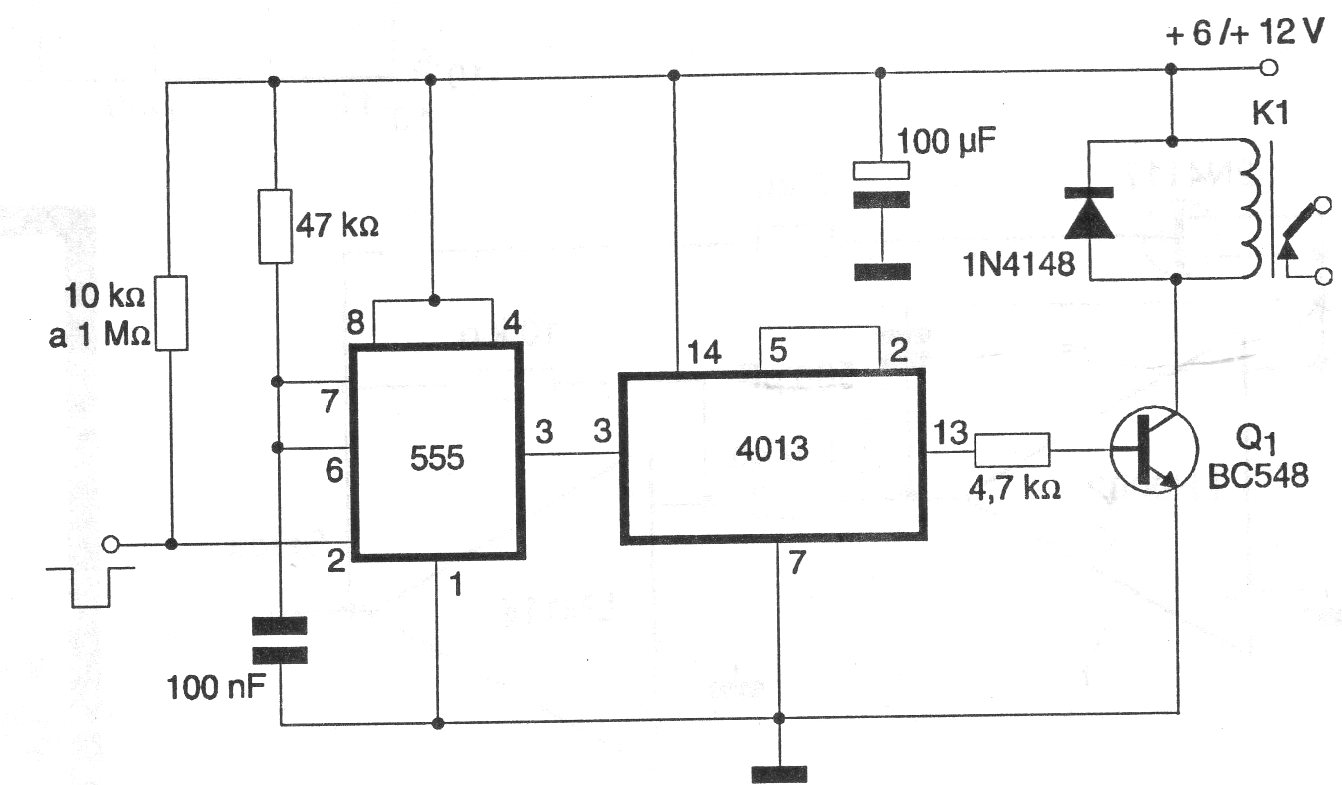

Esta configuración, bastante utilizada en nuestros artículos y en este sitio, utiliza un 555 para controlar un relé con pulsos en una acción biestable. Un pulso se enciende y el siguiente se apaga y así sucesivamente. El relé es de 6 o 12 V según la alimentación del circuito.
| Haga click en la imagen para ampliar |
