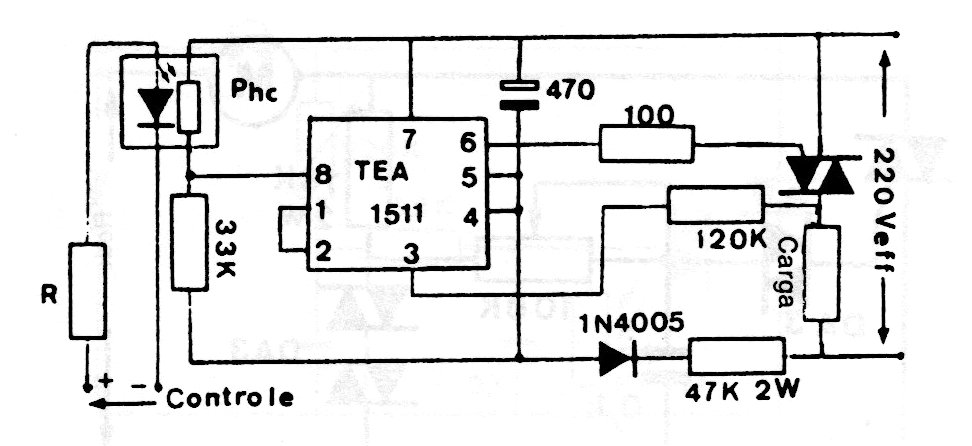

Este circuito, encontrado en una documentación de los años 80, hace uso de un circuito integrado poco común en nuestros días. Sin embargo, sirve como referencia para un escudo con acoplador óptico disparando un triac. El resistor R depende de la lógica de salida del microcontrolador, siendo típicamente de 270 ohms para el Arduino.
