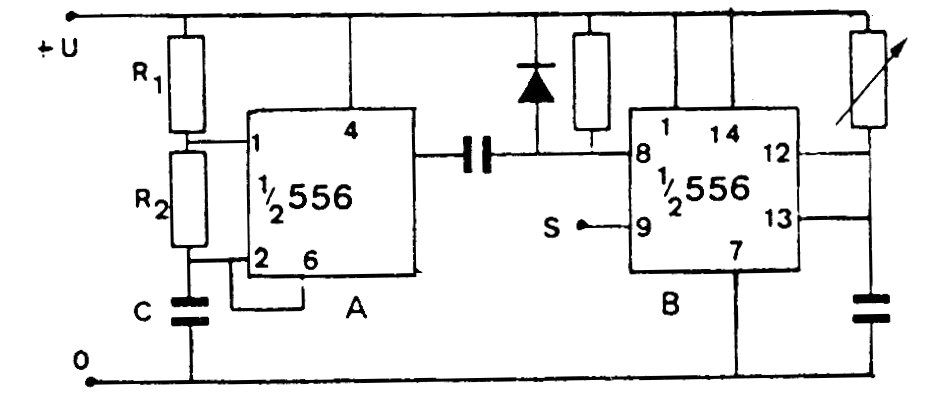

Esta interesante aplicación para uso en mecatrónica y control con el 555 permite variar el ciclo activo de una señal sin alterar la frecuencia, lo que no ocurre en la mayoría de los casos. Los componentes dependen de la frecuencia generada y del ajuste del ciclo activo. La alimentación puede ser típicamente entre 3 y 12 V.
| Haga click en la imagen para ampliar |
