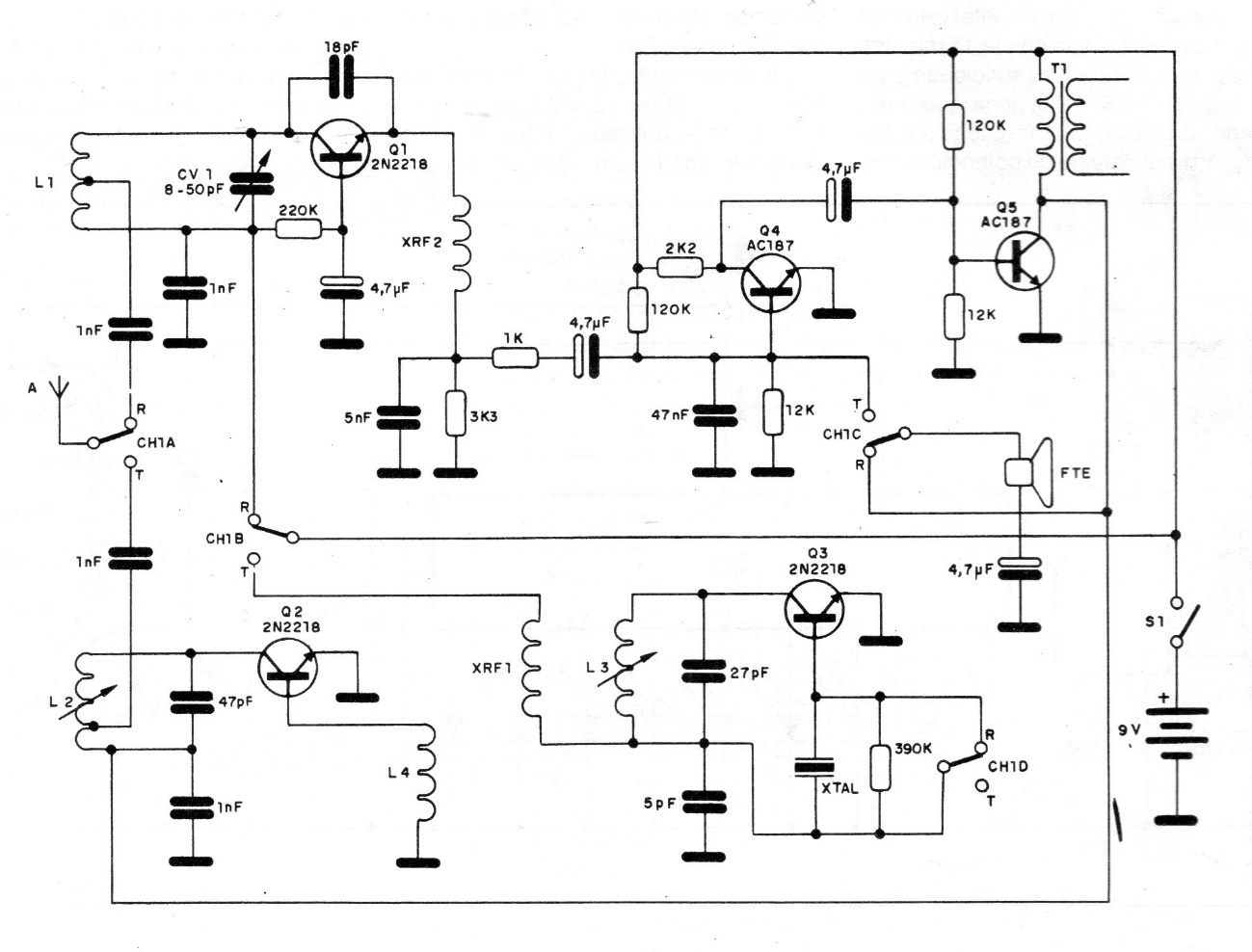

El alcance de este transceptor encontrado en una publicación nacional antigua es del orden de 1 km. Las bobinas tienen las siguientes características:
L1 - 8 vueltas de alambre 28 en forma de 3 mm de diámetro y tomadas en el primer bucle.
L2 - 7 vueltas de hilo 20 de 3 mm de diámetro y toma central
L3 - 7 vueltas de hilo 28 en forma de 3 mm con núcleo de ferrita
L4 - 2 vueltas de cable 28 en el extremo inferior de L3.
El cristal es de 50 MHz para el tercer sobretono y T1 es un transformador de salida de 500/50 ohms.
| Haga click en la imagen para ampliar |
