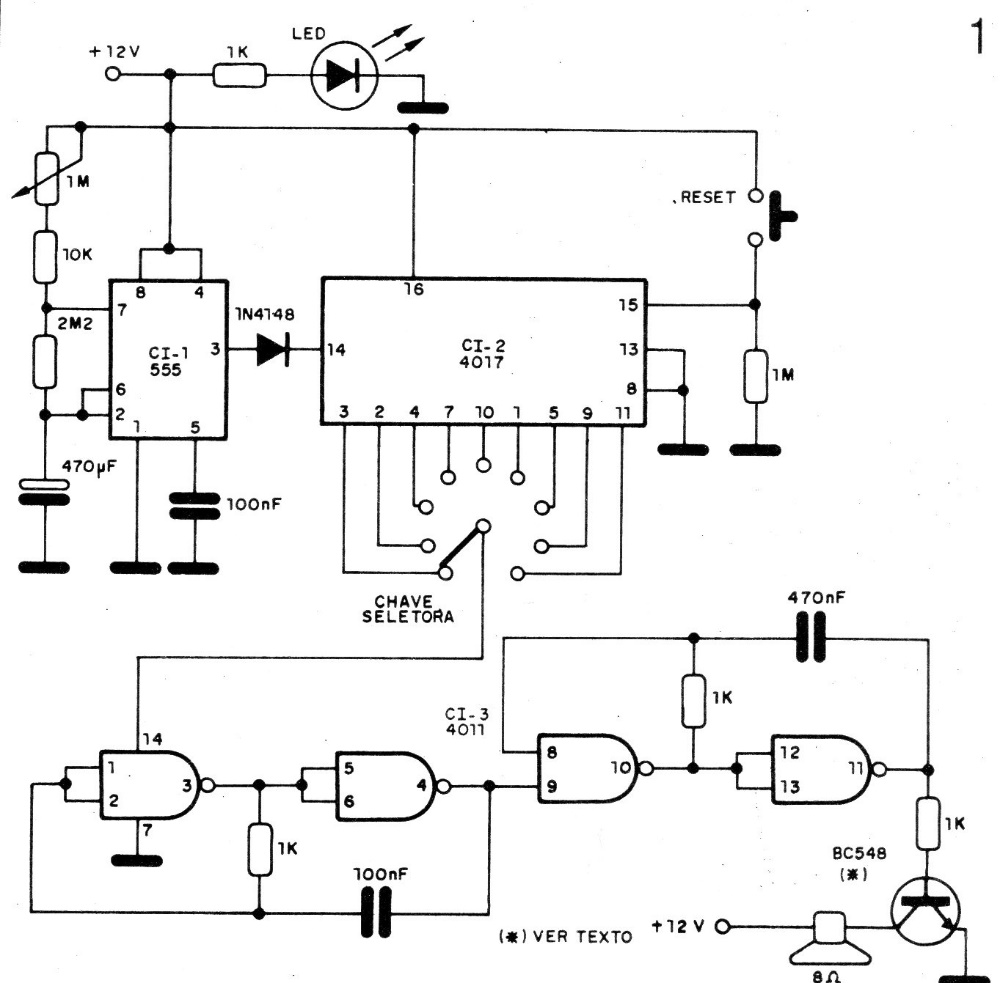

El circuito mostrado activa un sistema de advertencia después del intervalo de tiempo programado. El circuito utiliza un divisor CMOS para obtener intervalos largos, seleccionados por el interruptor que multiplica el ciclo de temporización 555. El ciclo de temporización 555 se establece en el potenciómetro y depende de C1. El capacitor C1 se puede aumentar para obtener intervalos que alcancen varias horas.
