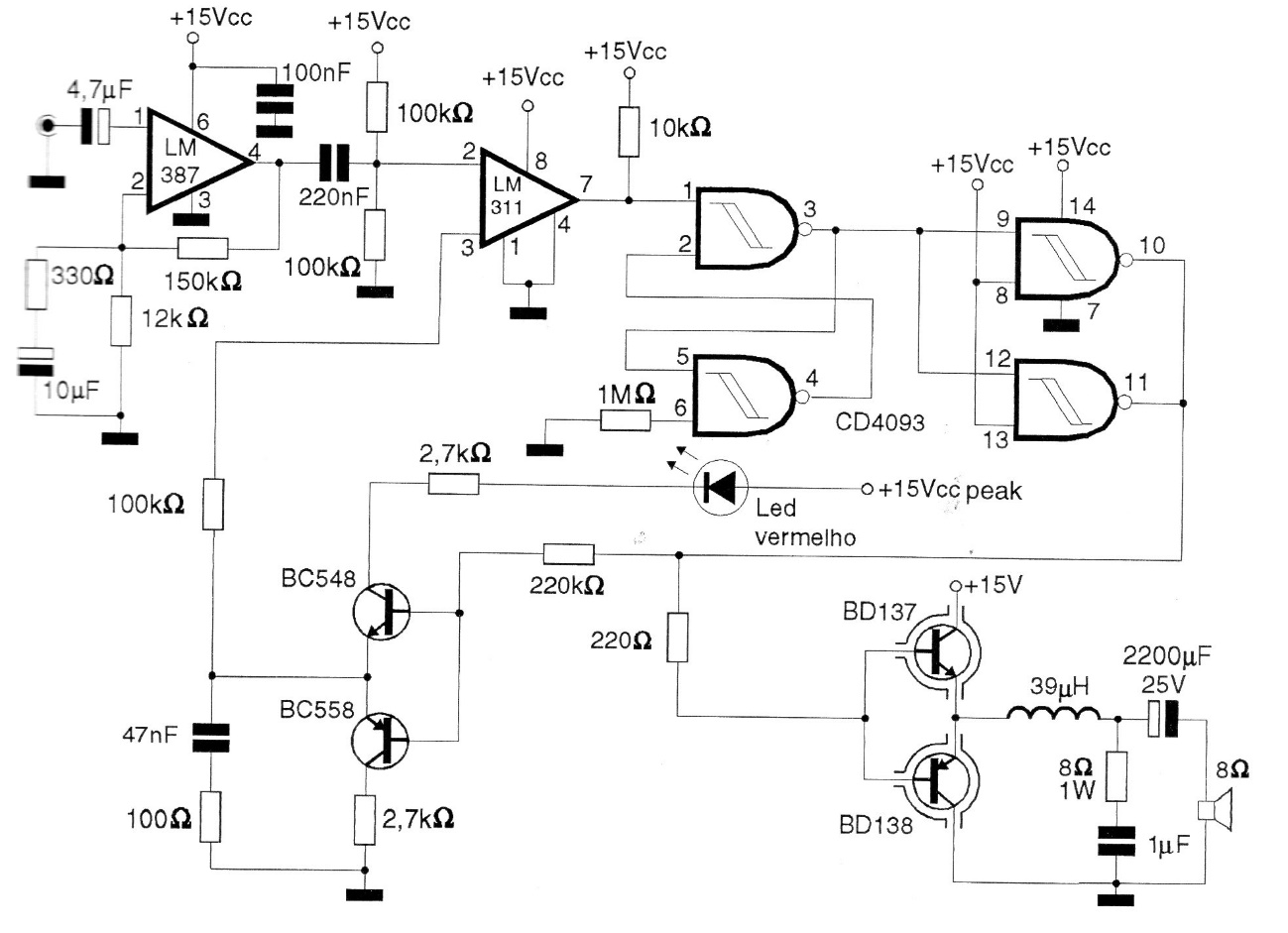

Este amplificador experimental digital, clase D o PWM se encontró en una documentación de los años 90. Su potencia se puede incrementar cambiando los transistores de la etapa de salida y la tensión de alimentación. Los transistores de salida deben tener buenos disipadores de calor. La potencia en este caso es del orden de unos pocos watts.
| Haga click en la imagen para ampliar |
