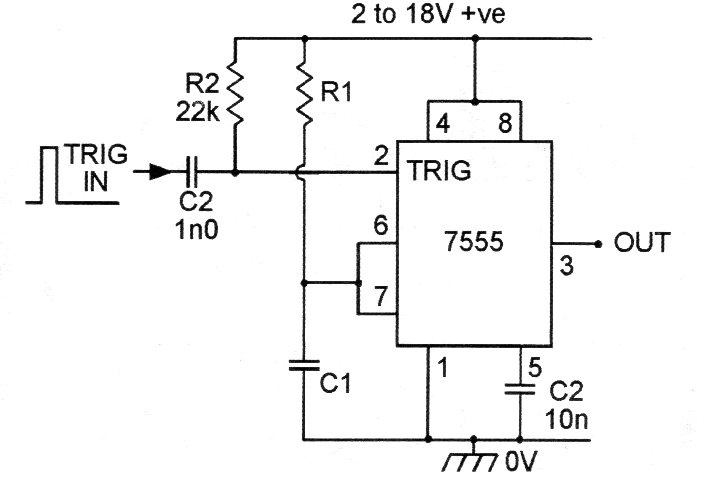

En la figura tenemos la forma de disparar un monoestable CMOS 7555 con pulso positivo. El tiempo que la salida permanece en el nivel alto depende de la constante de tiempo del circuito R1 C1. La alimentación se puede realizar con tensión de 2 a 18 V. El circuito se puede utilizar como shield.
