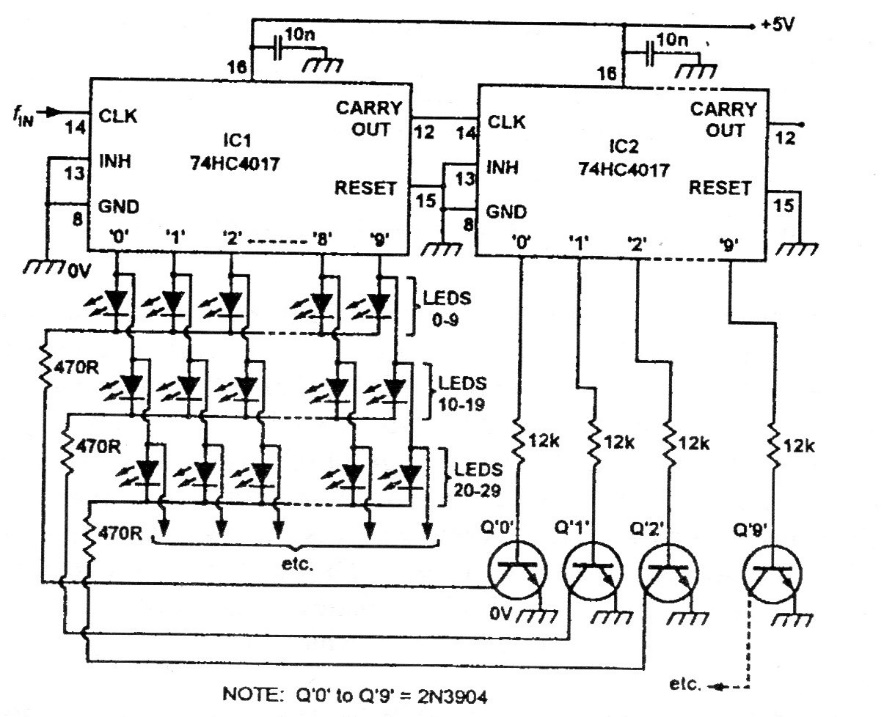

Este circuito se puede utilizar como shield para controlar el flujo de matriz de 100 LED desde una única salida de un microcontrolador. El circuito integrado es el 74LH4017, pero para aplicaciones más simples con lógica de tensión de 3 a 12 V, se puede utilizar el 4017 CMOS. El circuito es de documentación de 1996 y los transistores pueden ser BC548.
