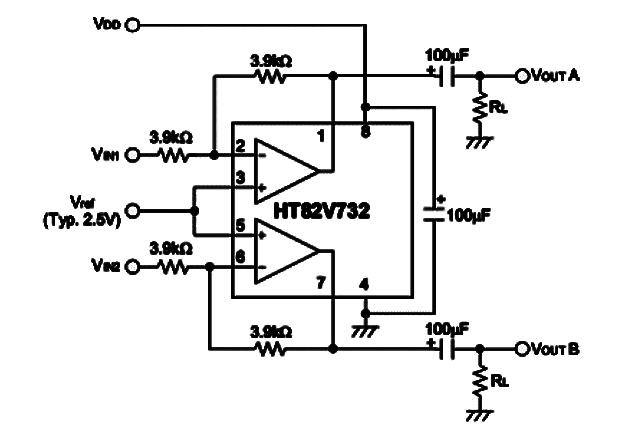

En la Figura tenemos un amplificador de audio diseñado para aplicaciones portátiles, tanto en mono como versión estéreo (BTL). El diagrama que se muestra es para la versión estéreo, pero la documentación original que hace Holtek HT82V732, el circuito integrado utilizado en el proyecto se puede encontrar la aplicación en puente. El circuito integrado se proporciona en la cubierta SOP de 8 pines. El rango de reproducción es de 20 kHz y la ganancia sin retroalimentación es de 70 dB. En la figura tenemos también el pinout del IC utilizado. Compruebe la disponibilidad de componentes antes de salir para el montaje
