El amplificador de tres transistores es una simetría complementaria configuración tradicional, siendo capaz de proporcionar una potencia de audio de unos pocos cientos de mW a un altavoz 4 a 8 ohmios, con una alimentación de 6 V. Este circuito puede ser utilizado como amplificadores de uso general, como amplificador de refuerzo o multimedia o en intercomunicadores. Como existen equivalentes integrados, es el circuito más recomendado para los propósitos de enseñanza. El consumo es bajo y razonable calidad de sonido, dentro de las limitaciones de diseño.

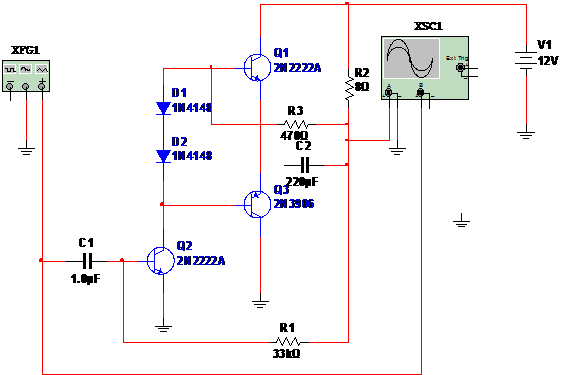

Figura 1 - Amplificador de circuito completo.
En la figura 2 tenemos las formas de onda de la señal aplicada a 200 mV de amplitud y 1 kHz de la señal obtenida a la salida con una amplitud de 2,5 V, lo que demuestra la alta ganancia de la etapa. Esta etapa de amplificación también tiene una alta impedancia de entrada.

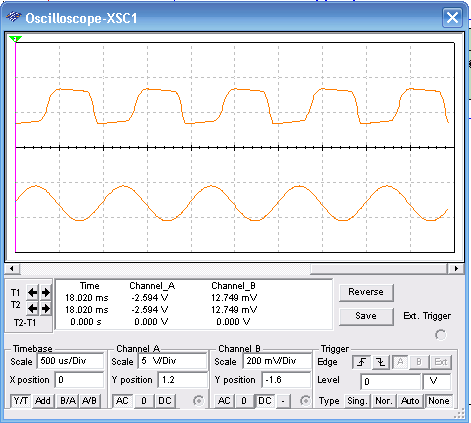

Figura 2 - Formas de onda en el circuito.
La simulación de circuitos está disponible y lista de conexiones para su uso en otros proyectos. Transistores equivalentes se pueden emplear.
