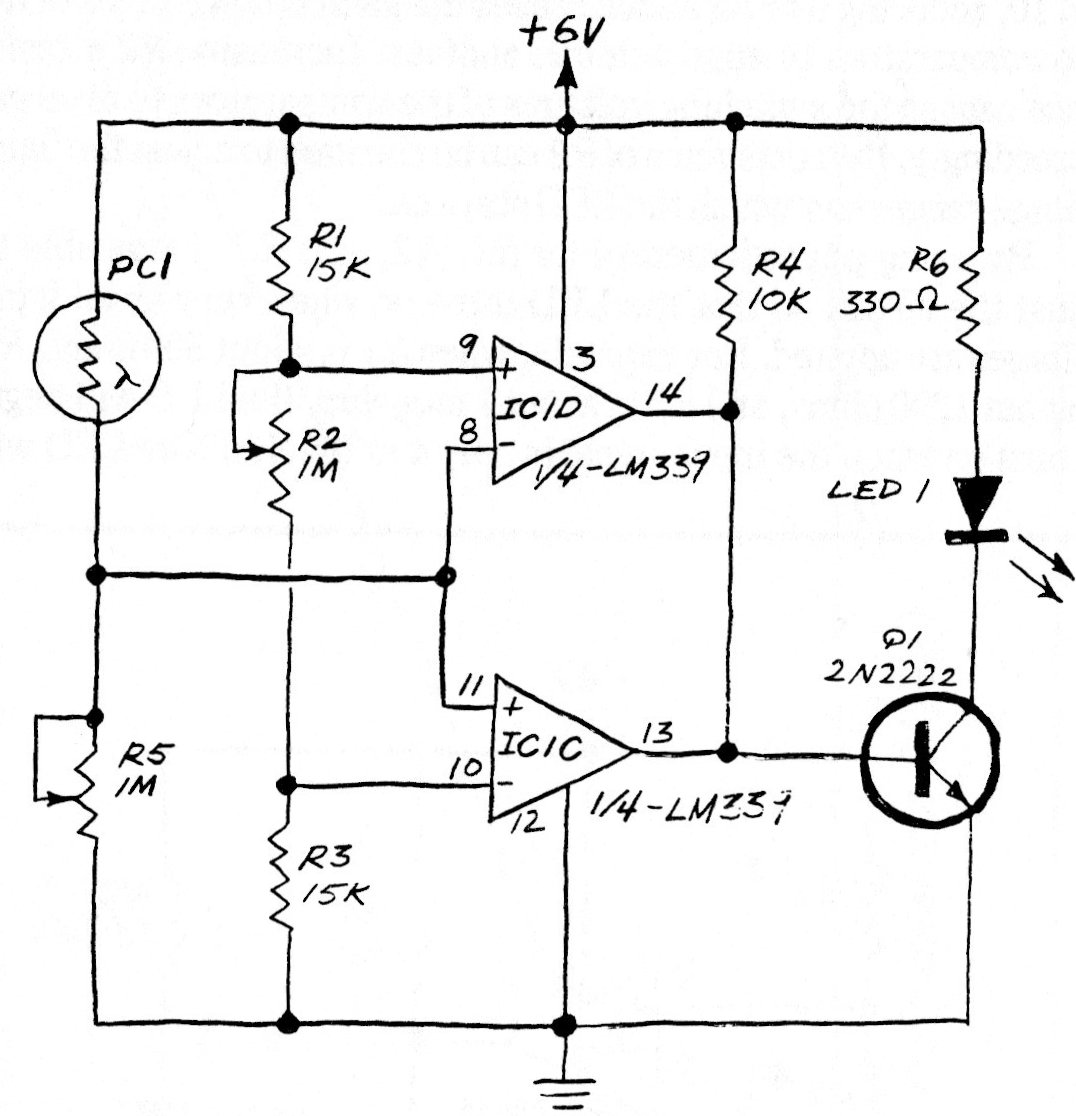

Este circuito con el comparador de voltaje LM339 se encontró en una documentación estadounidense de 1991. El circuito conmuta cuando la resistencia de R5 es igual a la del LDR con la luz que se debe medir. Se puede hacer una escala para el potenciómetro. La fuente de alimentación puede estar entre 5 y 12 V. Cambie R6 según la tensión.
