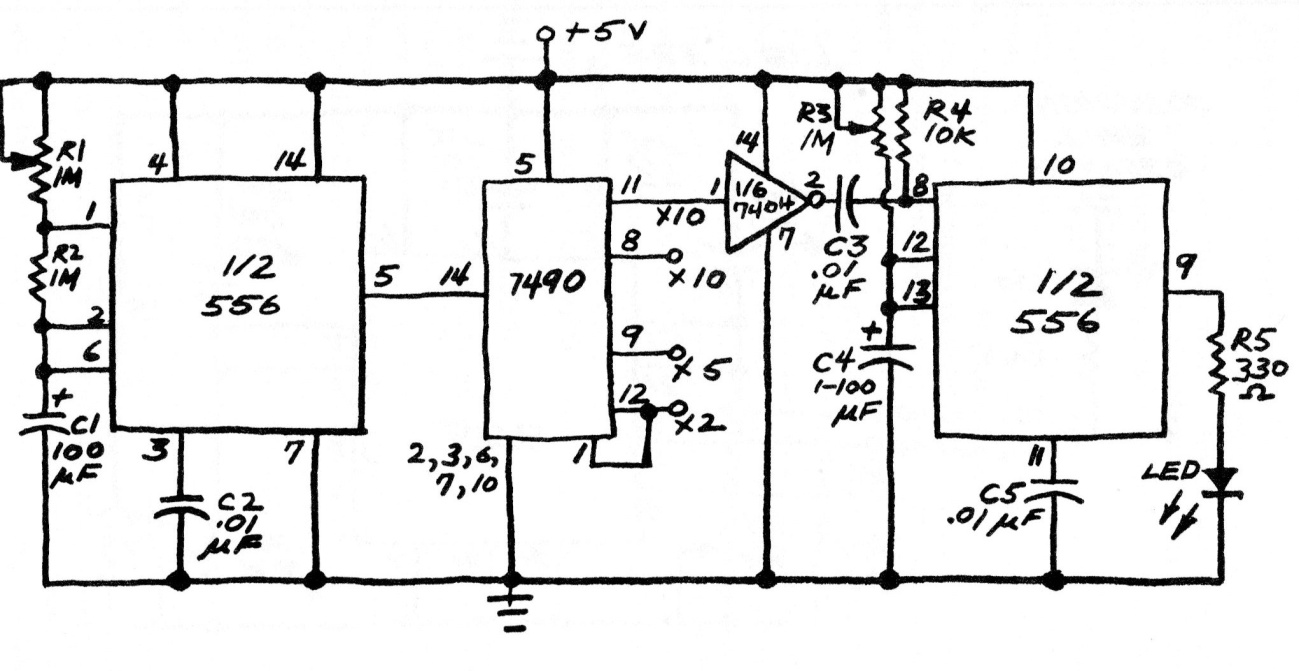

El 556 consta de un doble circuito integrado 555, que puede ser reemplazado por ellos en este circuito. La alimentación es de 5 V y el circuito incluso se puede utilizar en aplicaciones como blindaje. En la salida, se puede utilizar una salida de potencia para activar el relé. El ajuste de tiempo se realiza en R1. El circuito es de la documentación de 1991.
| Haga click en la imagen para ampliar |
