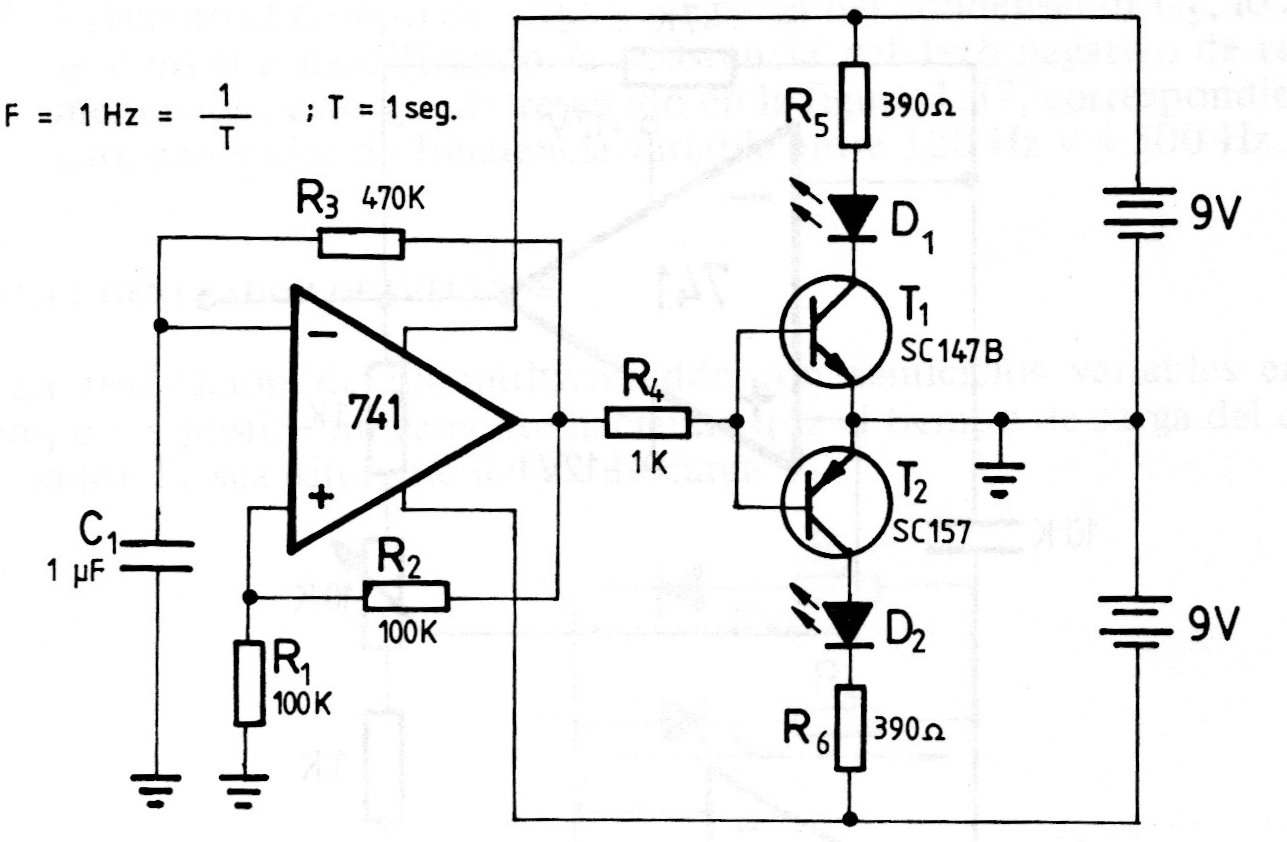

Encontramos este sencillo comprobador de funcionamiento del 741 en una publicación europea de 1991. El circuito parpadea alternativamente con dos LED a una frecuencia de 1 Hz si el amplificador operacional está en buenas condiciones. El circuito se puede implementar en una matriz de contactos y los transistores pueden ser BC548 y BC558.
| Haga click en la imagen para ampliar |
