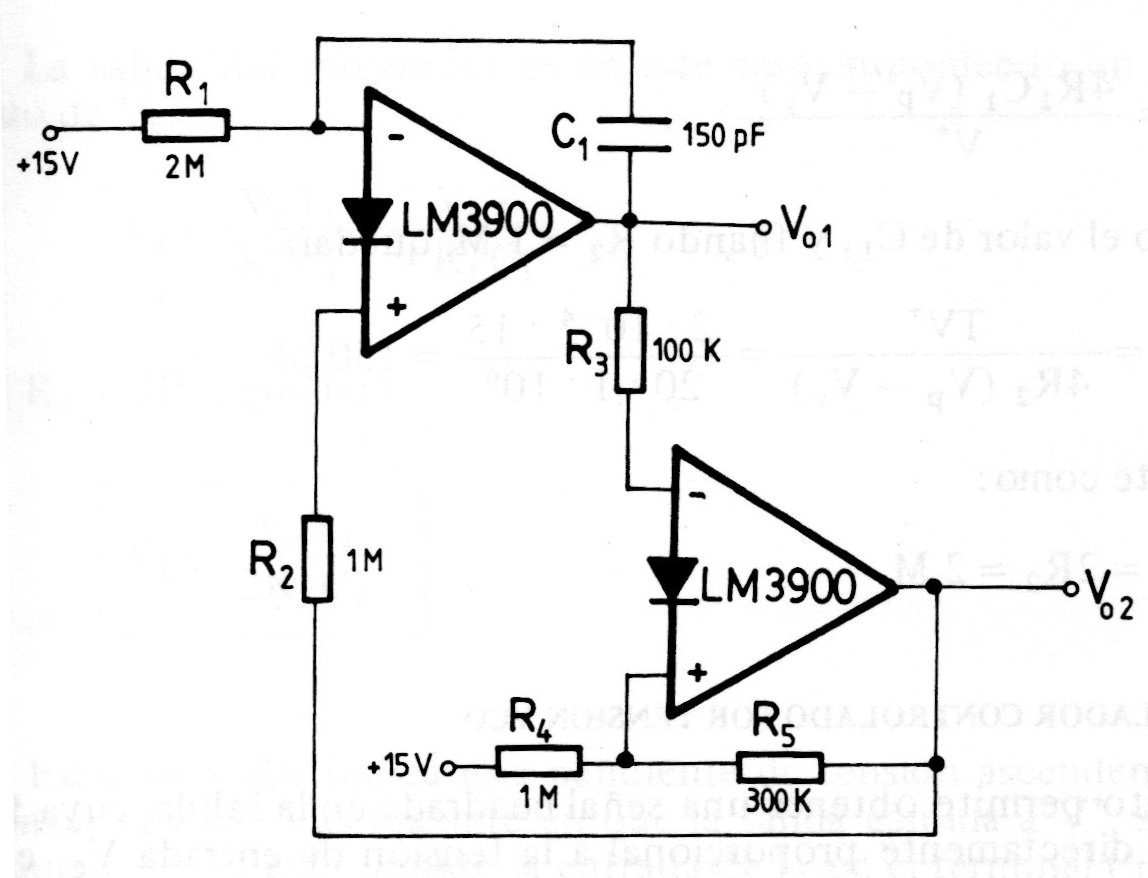

En la figura tenemos la forma de implementar un circuito que genera señales triangulares y cuadradas utilizando un operacional de transconductancia LM3900. La frecuencia depende del capacitor y los resistores, que se pueden cambiar, según la aplicación. El circuito es de un manual de circuitos integrados de los años 90.
