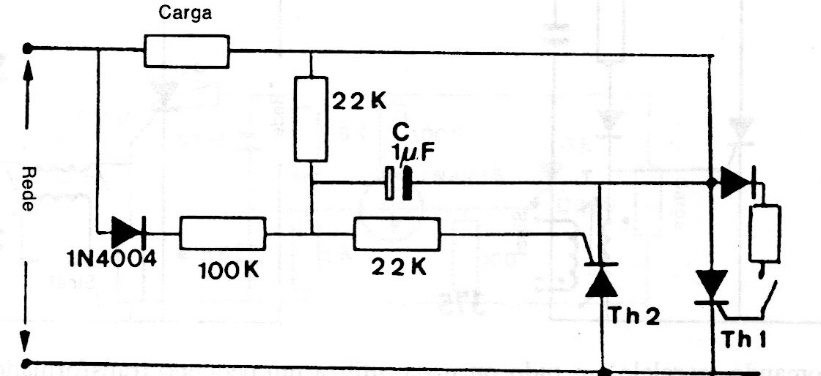

En este circuito tenemos la forma de usar un interruptor simple para controlar los SCR en un sistema de onda completa. El circuito es de un manual de los 90 y se deben especificar SCR para controlar la carga elegida. Los SCR deben estar provistos de disipadores de calor, según la carga controlada. La resistencia sin valor tiene 330 ohms a 1 k, dependiendo de la sensibilidad de los SCR.
