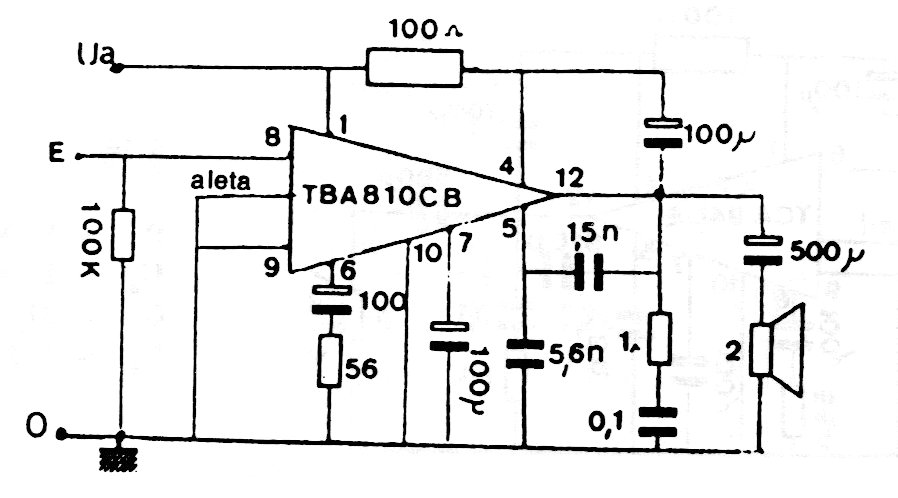

El circuito integrado usado en este amplificador no es común hoy. El circuito es de una publicación de los años 90 y su alimentación debe realizarse con 14 V. La resistencia de entrada es de 100k y su ganancia es de 37 dB.
