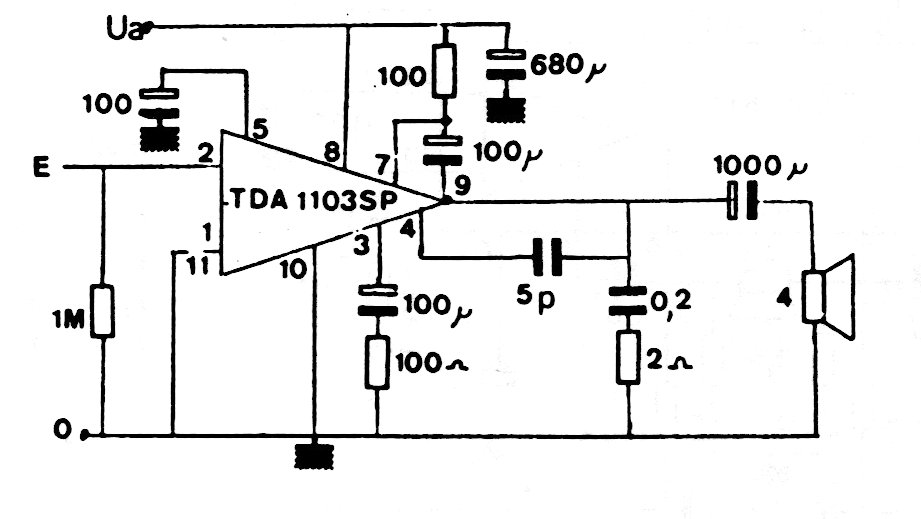

El circuito integrado que se utiliza en este amplificador es poco común en la actualidad, ya que el proyecto es de los años 90. La alimentación es de 24 V y la ganancia del circuito es de 40 dB. La resistencia de entrada es de 1 M ohms.
