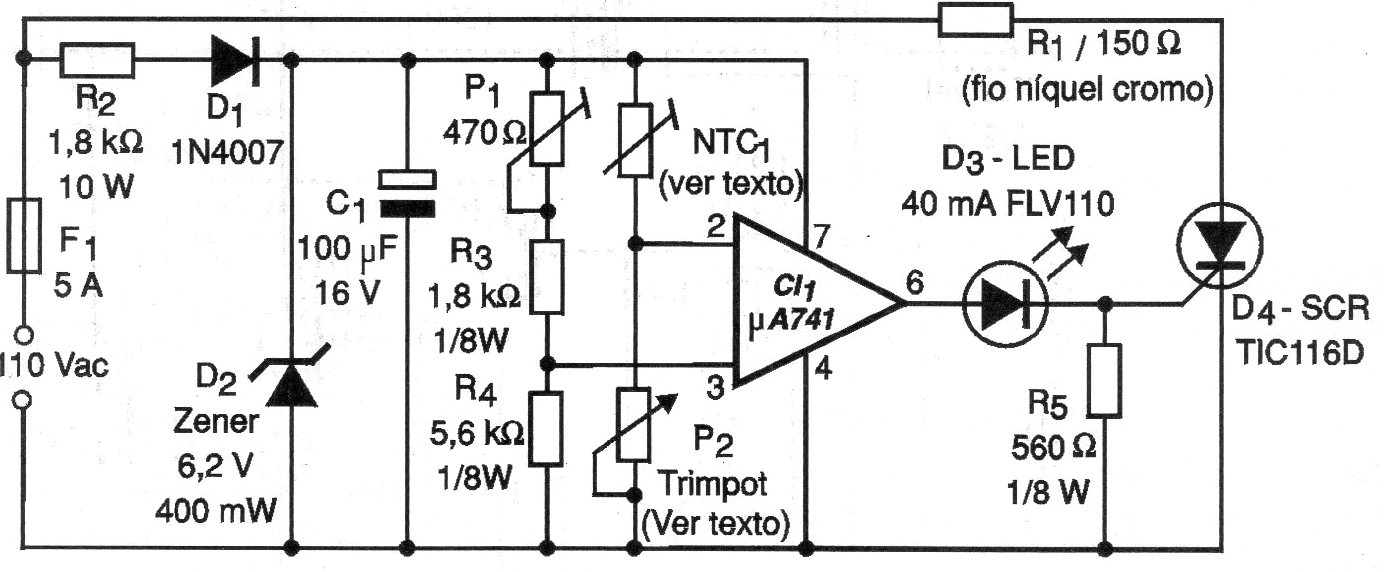

Este circuito puede usar NTC de 200 a 680 ohms, simplemente cambie P2. Para 200 ohms use 330 ohms, para 250 ohms use 470 ohms y para 680 ohms use 1k5. El circuito es de documentación de 2001 y el ajuste de los puntos de disparo se realiza en trimpots. El SCR debe estar equipado con un disipador de calor y se pueden utilizar tipos equivalentes, dependiendo de la corriente del elemento calefactor.
| Haga click en la imagen para ampliar |
