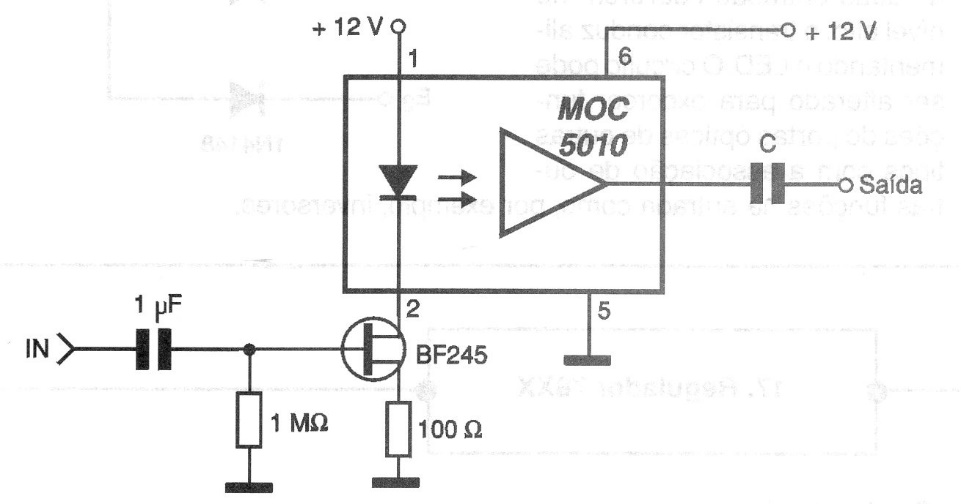

Este circuito es adecuado para aislar señales de audio, ya que tiene una distorsión muy baja. El acoplador utilizado no es muy común en nuestro mercado y para la excitación de LED se utiliza un FET de junción. El capacitor C puede tener valores entre 100 nF y 1 uF.
