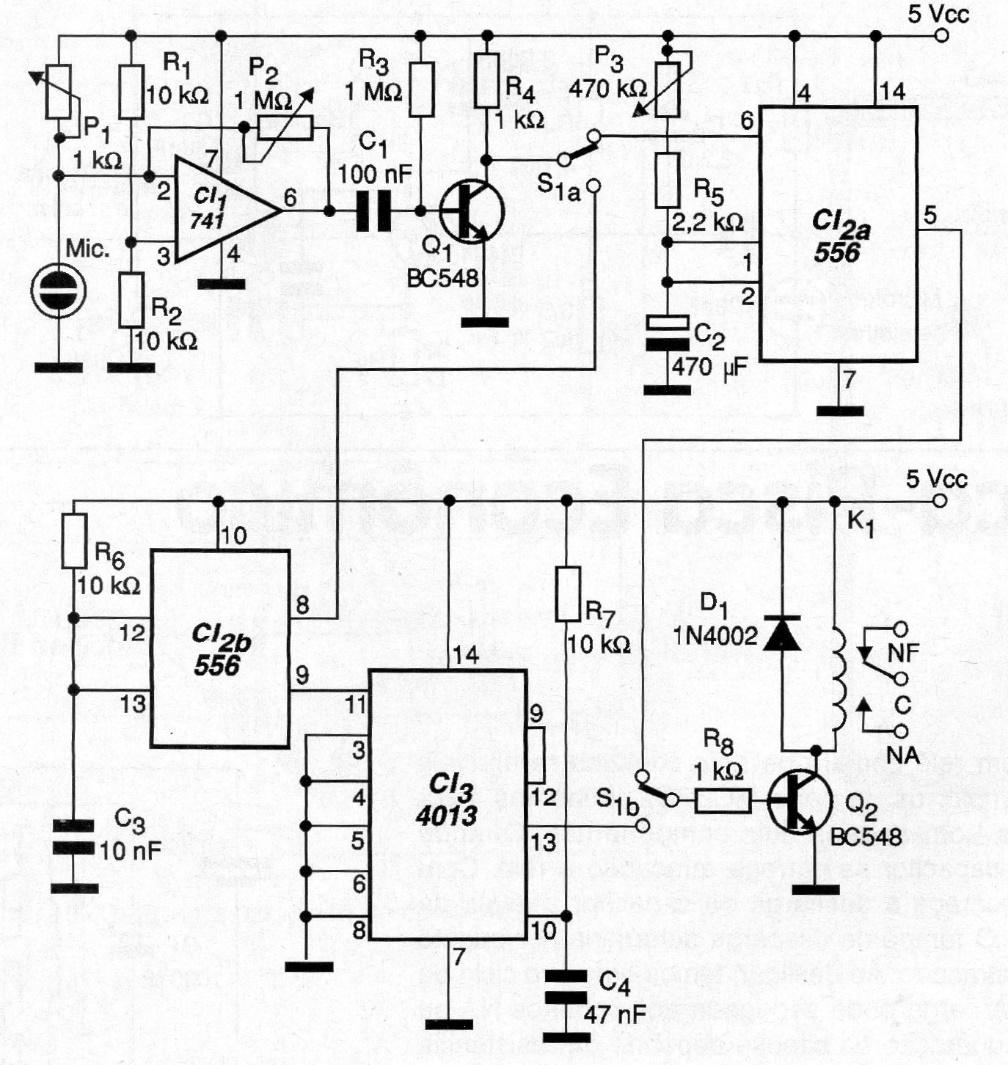

Este circuito Vox biestable y monoestable se encontró en una documentación de 2002. El 556 es un 555 doble y el ajuste de ganancia del circuito se realiza en P2. El circuito se puede alimentar con 5, 6 o 12 V dependiendo de la tensión del relé utilizado. Se obtiene un ajuste de ganancia auxiliar en P1 y la sincronización en el modo de funcionamiento monoestable o temporizado realizada por S1 tiene el tiempo configurado en P3.
