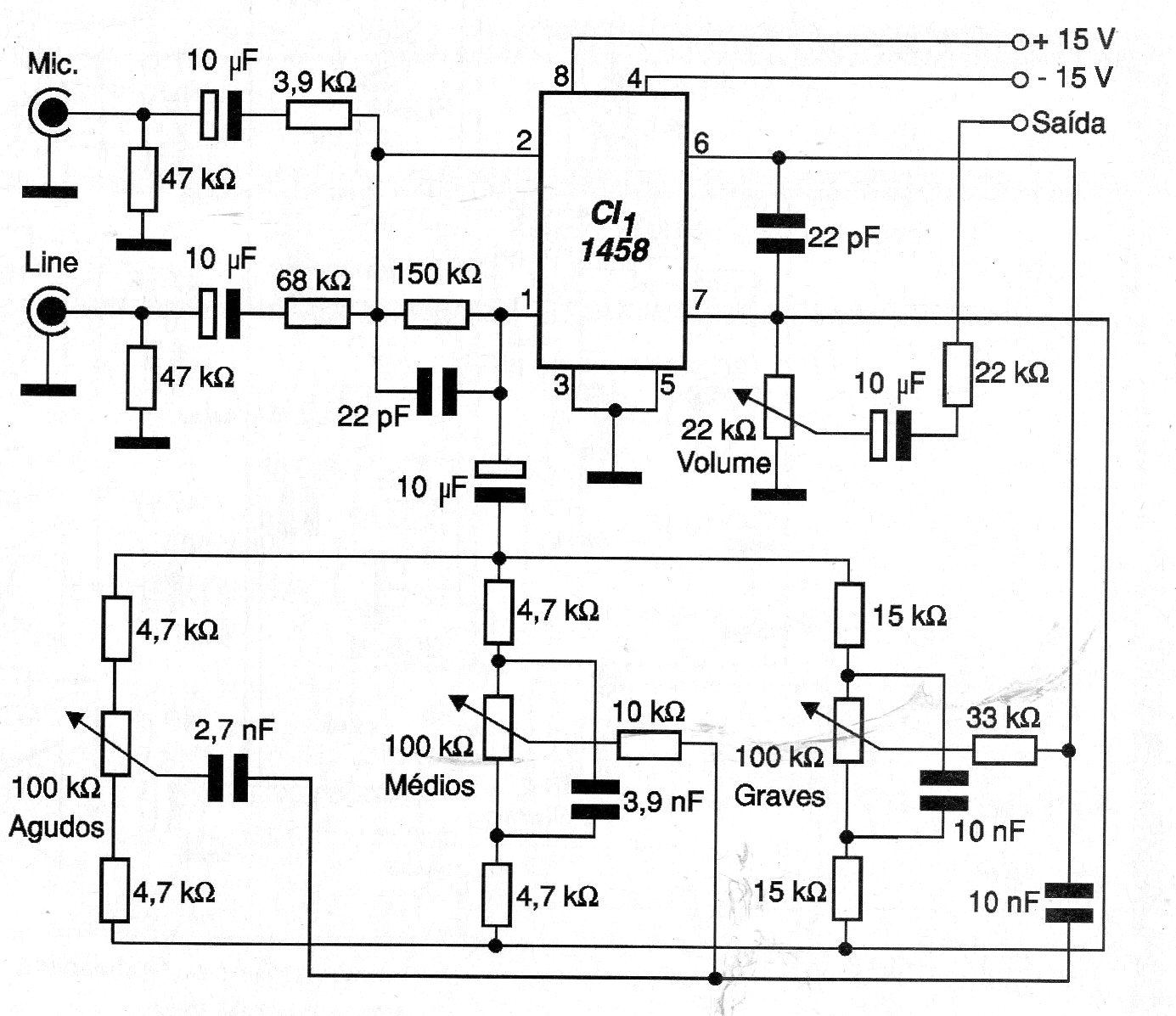

Encontramos este circuito en una documentación de 2002. El circuito debe ser alimentado por una fuente simétrica como la descrita en CIR3428S. Los cables de entrada y salida de señal deben estar apantallados. El control de las señales se realiza a través de 4 potenciómetros que actúan en graves, medios y agudos además de la intensidad (volumen).
| Haga click en la imagen para ampliar |
CIR3429S
