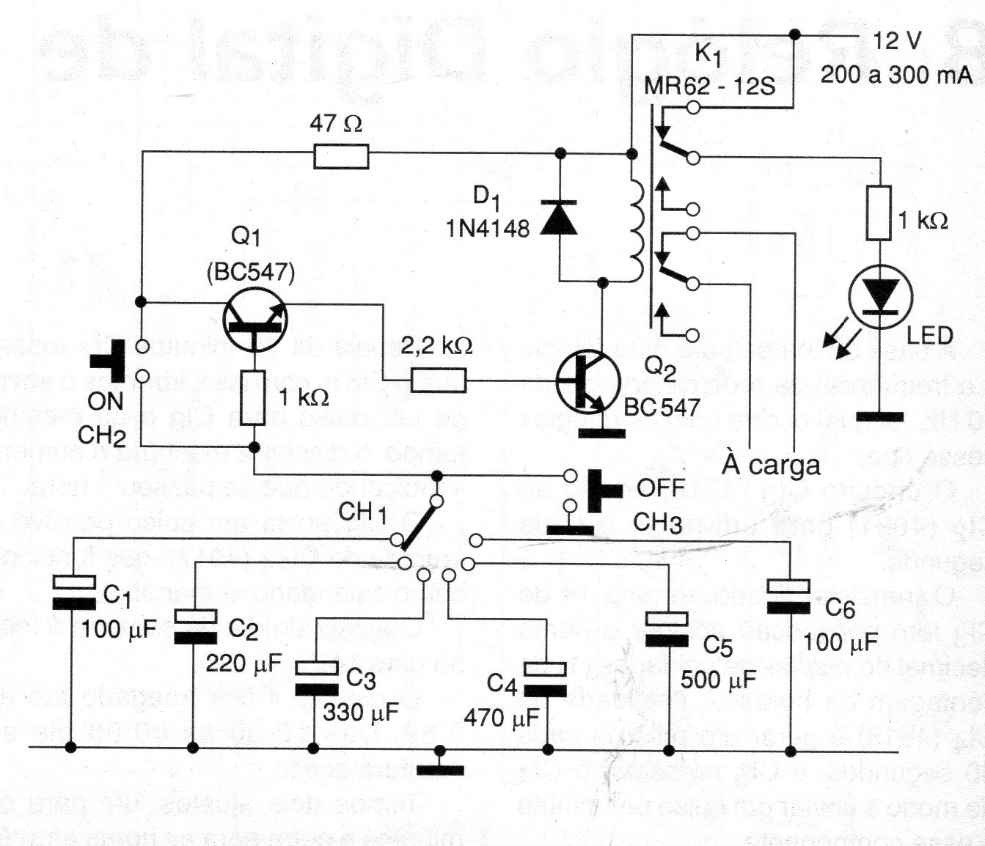

Este buen temporizador que utiliza solo transistores se obtuvo en una documentación de 2003. El circuito tiene 6 bandas de tiempo que alcanzan varios minutos seleccionados por un interruptor. El condensador C5 es en realidad 1000 uF y no 100 uF como se muestra en el diagrama. El relé es de 12 V según la alimentación utilizada.
| Haga click en la imagen para ampliar |
