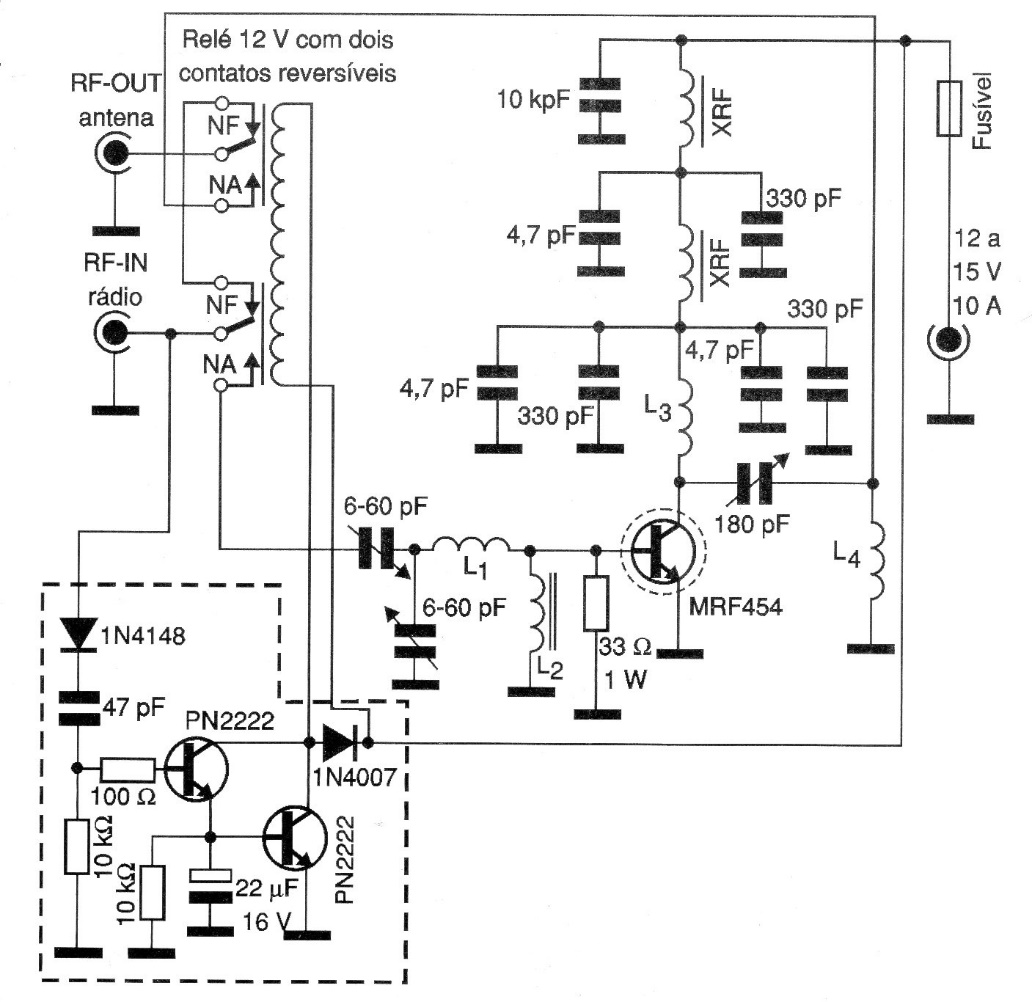

Aunque los denominados "boots" o amplificadores que aumentan la potencia de los transmisores no están permitidos en determinados rangos, como en el caso del PX, el circuito que se muestra sirve como ilustración, y el lector debe hacerse responsable de su posible mal uso. La potencia de entrada debe ser del orden de 5 W y el transistor MRF454 debe montarse en un excelente disipador de calor. Todas las conexiones entre componentes deben ser cortas y el montaje de las bobinas requiere mucho cuidado. Estas bobinas tienen las siguientes características:
L1 - 3 vueltas de hilo 18 AWG con 1 cm de diámetro interno y 1 cm de largo.
L2 - 17 vueltas de hilo esmaltado de tal grosor que, utilizando un bolígrafo, se obtiene una bobina de 1,3 cm de longitud.
L3 - 10 vueltas de cable 20 o 22 AWG con 8 mm de diámetro interno
L4 - 4 vueltas de alambre esmaltado 20 AWG en varilla de ferrita de 1 cm de diámetro con 2 cm de longitud
Los amortiguadores XRF están formados por 4 vueltas de alambre esmaltado 20 AWG sobre ferrita de 1 cm de diámetro interno por 2 cm de longitud. La fuente de alimentación debe suministrar al menos 10 A de corriente. El circuito es de documentación de 2006.
