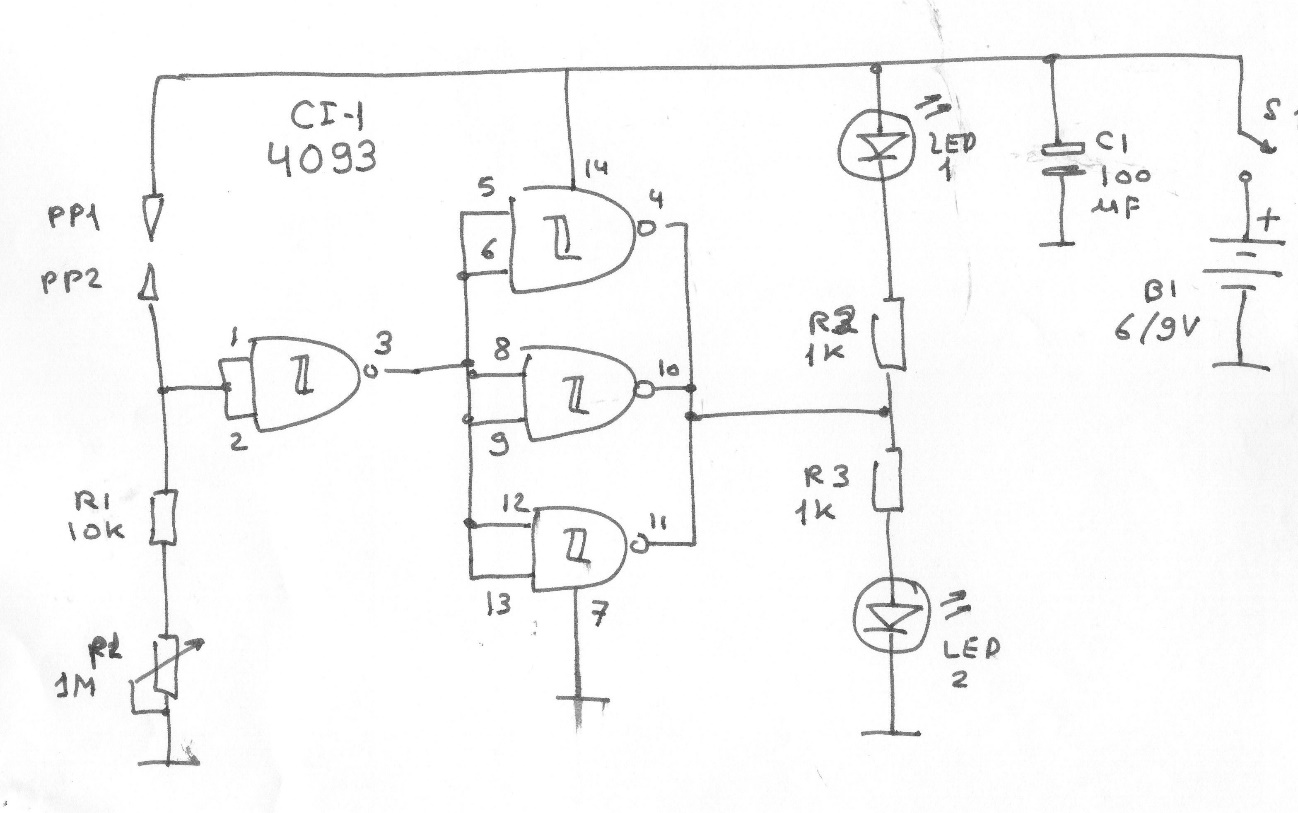

El circuito de la figura es una útil prueba de continuidad que sirve para comprobar el estado de circuitos y componentes con excelente sensibilidad. El circuito puede ser alimentado por 4 pequeñas baterías ordinarias o una batería de 9 V. Los LED se encienden alternativamente dependiendo de si la resistencia entre los cables de prueba es alta o baja, detectando así variaciones en la continuidad de un circuito bajo prueba. El punto de transición de alto a bajo está determinado por el ajuste realizado en P1. Los LED pueden ser de diferentes colores para mayor facilidad de uso y se puede agregar una escala al potenciómetro para facilitar la evaluación de la resistencia del circuito bajo prueba.
| Haga click en la imagen para ampliar |
